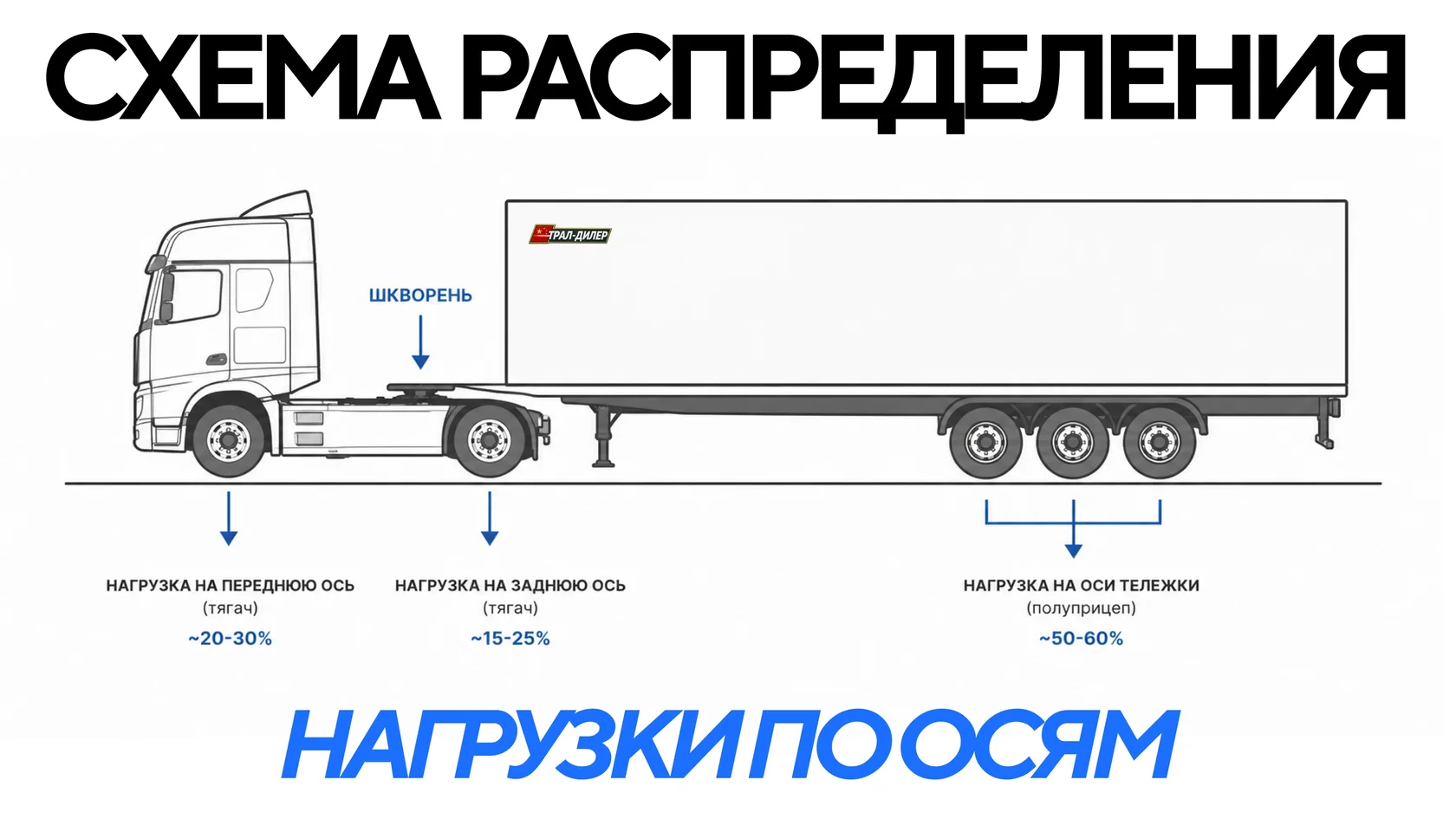

Нагрузка на ось седельного автопоезда рассчитывается через уравнение моментов: сначала груз распределяется между шкворнем и тележкой полуприцепа пропорционально расстояниям, затем нагрузка со шкворня распределяется между осями тягача. Популярная схема «25% на тягач, 75% на полуприцеп» — это грубая прикидка, которая на реальном автопоезде ошибается на 2–3 тонны, и этой ошибки достаточно, чтобы получить штраф 300 000 рублей.
Ниже — правильная формула, три расчёта с реальными цифрами и калькулятор, который сразу сверяет результат с нормами ПП РФ № 2200 и показывает, попадаете ли вы под статью.
Ниже — правильная формула, три расчёта с реальными цифрами и калькулятор, который сразу сверяет результат с нормами ПП РФ № 2200 и показывает, попадаете ли вы под статью.
Что нужно знать до расчёта
Из ПТС тягача:
- снаряжённая нагрузка на переднюю ось и на заднюю тележку по отдельности;
- колёсная база B — от передней оси до центра задней тележки;
- вылет седла c — расстояние от передней оси до оси шкворня седельно-сцепного устройства.
Из ПТС полуприцепа или трала:
- собственная нагрузка на шкворень и на тележку осей по отдельности;
- расстояние L — от шкворня до центра тележки осей;
- межосевое расстояние в тележке и скатность колёс.
По грузу:
- фактическая масса;
- положение центра тяжести a — расстояние от шкворня до ЦТ груза вдоль платформы.
Последний параметр — единственный, который вы меняете при погрузке, и именно он решает всё.
Метод 1: экспресс-оценка 25/75 и почему ей нельзя доверять
Самая распространённая в интернете схема выглядит так: 75% суммы масс полуприцепа и груза приходится на тележку полуприцепа, 25% — на тягач.
R(тележка) ≈ (M2 + M3) × 0,75
R(шкворень) ≈ (M2 + M3) × 0,25
Проблема в том, что коэффициент 0,75 — это не физическая константа, а усреднение для равномерно загруженного тентового полуприцепа стандартной длины. Он никак не учитывает:
На трале с грузом, смещённым к гуську, реальное распределение может быть 55/45 вместо 75/25. Ошибка — 5 тонн и больше. Используйте эту схему только как прикидку «влезем или нет», никогда — как основание для выезда.
- где именно стоит груз на платформе;
- длину полуприцепа и вылет седла;
- то, что низкорамный трал имеет совсем другую геометрию, чем шторник.
На трале с грузом, смещённым к гуську, реальное распределение может быть 55/45 вместо 75/25. Ошибка — 5 тонн и больше. Используйте эту схему только как прикидку «влезем или нет», никогда — как основание для выезда.
Метод 2: уравнение моментов — правильный расчёт
Шаг 1. Груз между шкворнем и тележкой полуприцепа
R(тележка от груза) = M(груз) × a / L
R(шкворень от груза) = M(груз) − R(тележка от груза)
Логика простая: чем ближе центр тяжести груза к осям, тем больше на них приходится. Если груз стоит ровно над тележкой (a = L), на шкворень не придётся ничего.
Шаг 2. Полная нагрузка на тележку и шкворень
R(тележка) = R(тележка от груза) + собственная нагрузка полуприцепа на тележку
R(шкворень) = R(шкворень от груза) + собственная нагрузка полуприцепа на шкворень
Шаг 3. Нагрузка со шкворня — по осям тягача
На заднюю тележку тягача: R(шкворень) × c / B
На переднюю ось тягача: R(шкворень) × (B − c) / B
Шаг 4. Прибавляем снаряжённые нагрузки тягача
Передняя ось = снаряжённая передняя + R(шкворень) × (B − c) / B
Задняя тележка = снаряжённая задняя + R(шкворень) × c / B
Шаг 5. Проверка
Сумма всех рассчитанных нагрузок обязана равняться сумме масс тягача, полуприцепа и груза. Если не сходится — ошибка в исходных данных. Эту проверку делают единицы, а она отсекает большинство ошибок.
Пример 1: трёхосный шторный полуприцеп, 20 тонн груза
Исходные данные. Двухосный тягач: снаряжённая масса 7,5 т (передняя ось 4,8 т, задняя 2,7 т), база B = 3,6 м, вылет седла c = 3,25 м. Трёхосный шторный полуприцеп: собственная масса 7 т (2,5 т на шкворень, 4,5 т на тележку), L = 7,7 м, межосевое 1,31 м, колёса односкатные. Груз 20 т, центр тяжести в середине платформы, a = 4,6 м. Дорога рассчитана на 10 т/ось.
R(тележка от груза) = 20 × 4,6 / 7,7 = 11,95 т
R(тележка) = 11,95 + 4,5 = 16,45 т
R(шкворень от груза) = 20 − 11,95 = 8,05 т
R(шкворень) = 8,05 + 2,5 = 10,55 т
Задняя ось тягача = 2,7 + 10,55 × 3,25 / 3,6 = 2,7 + 9,52 = 12,22 т
Передняя ось тягача = 4,8 + 10,55 × 0,35 / 3,6 = 4,8 + 1,03 = 5,83 т
R(тележка) = 11,95 + 4,5 = 16,45 т
R(шкворень от груза) = 20 − 11,95 = 8,05 т
R(шкворень) = 8,05 + 2,5 = 10,55 т
Задняя ось тягача = 2,7 + 10,55 × 3,25 / 3,6 = 2,7 + 9,52 = 12,22 т
Передняя ось тягача = 4,8 + 10,55 × 0,35 / 3,6 = 4,8 + 1,03 = 5,83 т
Проверка: 5,83 + 12,22 + 16,45 = 34,50 т. Сумма масс: 7,5 + 7 + 20 = 34,5 т. Сходится.
Сверка с нормами:
Вывод. Оба параметра превышены более чем на 10%, но не более чем на 20% — это часть 4 статьи 12.21.1 КоАП, 300 000 рублей. И никакое перемещение груза здесь не спасёт: полная масса превышена сама по себе. Единственный законный вариант — специальное разрешение на движение тяжеловесного транспортного средства, оформленное на конкретный маршрут.
Для тралов это не исключение, а норма работы. Подробнее: Оформление разрешения на негабаритные перевозки в 2026 году.
Калькулятор нагрузки на ось
Калькулятор считает по уравнению моментов, автоматически подтягивает норматив из приложения № 3 к ПП РФ № 2200 по вашей конфигурации осей и показывает процент превышения с указанием части статьи 12.21.1 КоАП.
Пять ошибок, из-за которых расчёт не сходится с весами
- Берут полную массу тягача вместо поосных нагрузок. В ПТС указаны обе цифры — нужны поосные.
- Путают базу тягача и вылет седла. База — до центра задней тележки, вылет седла — до шкворня. У большинства седельных тягачей седло смещено вперёд относительно центра тележки на 0,3–0,6 м.
- Считают центр тяжести груза геометрическим центром машины. У экскаватора ЦТ смещён к поворотной платформе, у бульдозера — к отвалу, у крана зависит от положения стрелы. Данные есть в паспорте техники.
- Забывают про топливо и запаску. Полный бак тягача — это 300–400 кг преимущественно на переднюю ось.
- Игнорируют норматив на группу осей. Для сдвоенной и строенной тележки нормируется сумма по группе, для группы из четырёх и более осей — каждая ось отдельно. Это две разные логики, и их регулярно путают.
Как проверить расчёт на практике
Расчёт — это прогноз, весы — факт. Взвешивайтесь поосно на сертифицированных весах хотя бы один раз для каждого типового груза и запишите разницу с расчётом. Дальше эту поправку можно применять к расчётам того же автопоезда.
Если результат близок к границе — закладывайте запас 5–7%. Автоматические пункты контроля измеряют нагрузку в движении, и динамическая составляющая на неровности легко даёт эти проценты сверху.
Частые вопросы
- Как рассчитать нагрузку на ось полуприцепа? Нагрузка на тележку полуприцепа равна массе груза, умноженной на расстояние от шкворня до центра тяжести груза и делённой на расстояние от шкворня до центра тележки осей, плюс собственная нагрузка полуприцепа на тележку. Формула: R = M × a / L + собственная нагрузка.
- Правда ли, что на полуприцеп приходится 75% массы? Это усреднённое приближение для равномерно загруженного тентового полуприцепа. Реальное распределение зависит от положения центра тяжести груза и может отличаться на 3–5 тонн, поэтому для расчёта перед рейсом схема 25/75 не подходит.
- Что нужно для расчёта нагрузки на ось? Поосные снаряжённые нагрузки тягача и полуприцепа из ПТС, колёсная база тягача, вылет седла, расстояние от шкворня до центра тележки полуприцепа, масса груза и положение его центра тяжести.
- На сколько меняется нагрузка при смещении груза? На трёхосном полуприцепе смещение груза на один метр перераспределяет примерно 2,5–3 тонны между тележкой полуприцепа и осями тягача.
- Какой штраф, если расчёт оказался неверным? При превышении допустимой массы или осевой нагрузки более чем на 10%, но не более 20% — 300 000 ₽ на собственника ТС; более 20% и до 50% — 450 000 ₽; более 50% — 600 000 ₽. Превышение до 10% включительно с 18 июля 2025 года не наказывается.
- Можно ли доверять онлайн-калькуляторам? Калькулятор даёт корректный результат при корректных исходных данных, но не заменяет контрольное взвешивание. Расхождение расчёта с весами в пределах 3–5% — нормально, больше — повод перепроверить исходные цифры.
