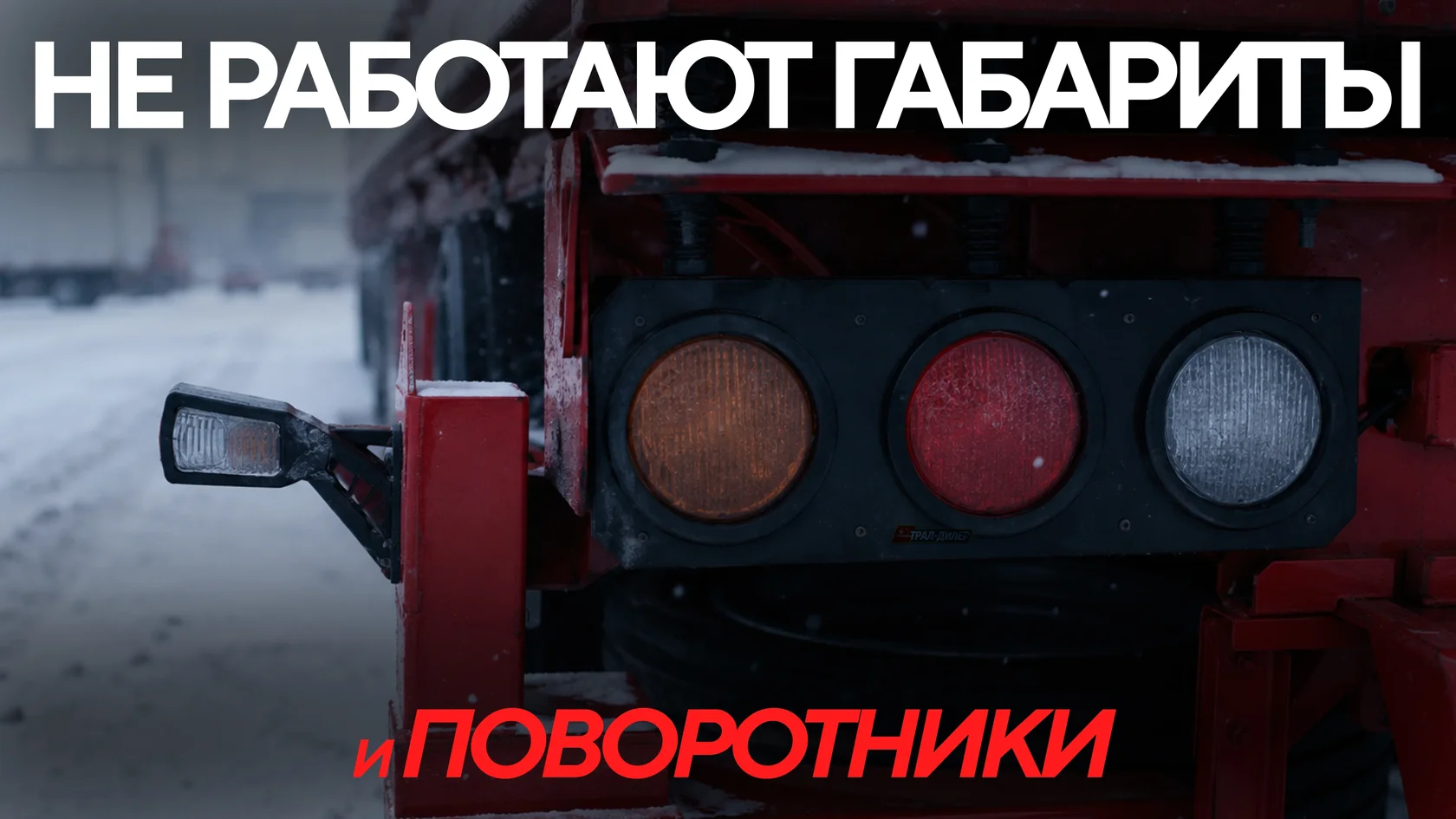

Габариты полуприцепа погасли на трассе, поворотник перестал мигать или начал частить, а к вечеру инспектор выпишет штраф и снимет с рейса. В 8 случаях из 10 причина не в фонарях и не в электронике тягача, а в одной из трёх точек: масса, розетка, перекидка. Ниже — порядок поиска, который отсекает лишнее и доводит до неисправности за 15–20 минут без разбора проводки.
Коротко
Если на полуприцепе не работает вообще ничего — ищите массу и розетку. Если пропал один борт или одна функция — обрыв конкретной жилы в перекидке или в клеммной коробке. Если свет тускнеет, моргает или «переползает» на соседнюю цепь при торможении и поворотнике — это на 90 % плохой контакт массы. Начинайте всегда с массы: это самая частая и самая дешёвая в устранении неисправность.
Где неисправность: тягач, перекидка или полуприцеп
Первое, что нужно сделать, — не искать обрыв, а сузить зону поиска. Проводка полуприцепа с фонарями — это 15–20 метров кабеля и 6–8 соединений. Проверять их подряд бессмысленно.
Подцепите заведомо исправный полуприцеп к этому тягачу, а неисправный — к другому тягачу. Три исхода, три вывода:
- Проблема переехала за полуприцепом → неисправность в самом полуприцепе (проводка, фонари, клеммники, масса рамы).
- Проблема осталась на тягаче → розетка тягача, предохранители, блок управления светом.
- Проблема исчезла в обоих случаях → виновата перекидка (соединительный кабель) или контакт в вилке.
Если второго тягача под рукой нет, тот же результат даёт мультиметр на розетке — об этом ниже, в шаге 3. Но если парк позволяет, метод подмены экономит час.
Шаг 2 · Главный подозреваемыйМасса. Причина №1 у 7 из 10 обращений
Масса на полуприцепе — общий обратный провод для всех потребителей. Через контакт «31» проходит суммарный ток габаритов обоих бортов, стопов, поворотников и подсветки номера. Когда этот контакт окисляется или ослабевает, электрика не отключается — она начинает вести себя странно.
Симптомы плохой массы, которые путают с другими неисправностями
Как проверить массу правильно
Прозвонка «на обрыв» тут не работает: окисленный контакт продолжает звониться, но перестаёт держать нагрузку. Проверять нужно падение напряжения под нагрузкой.
Включите габариты обоих бортов — цепь должна быть нагружена.
Мультиметр в режиме V (постоянное напряжение). Один щуп — на минусовую клемму АКБ тягача, второй — на корпус фонаря полуприцепа.
Норма — до 0,3 В. Значение 0,5 В и выше означает потерю массы, даже если свет пока горит.
Двигайте щуп ближе к розетке — участок, на котором падение резко уменьшается, и содержит плохой контакт.
Зачистить площадку под клеммой до металла — краска и грунт под болтом массы не проводят ток. Затянуть с зубчатой шайбой. Сверху — литол или диэлектрическая смазка, затем термоусадка. Просто подтянуть болт поверх окисла — это ремонт на две недели.
Проверка розетки тягача мультиметром
Если масса в норме, следующий шаг — понять, доходит ли сигнал до полуприцепа. Замеры делаются на розетке тягача при отцепленной перекидке: щуп «минус» на контакт массы, «плюс» — поочерёдно на остальные, при включённой соответствующей функции.
Для 7-контактной розетки типа N (ISO 1724) распиновка следующая:
| Контакт | Функция | Цвет провода | Что должен показать мультиметр |
|---|---|---|---|
| 1 | Левый указатель поворота | Жёлтый | Пульсирующие 24 В, примерно 1–2 раза в секунду |
| 2 | Задний противотуманный | Синий | 24 В при включённой «противотуманке» |
| 3 | Масса (31) | Белый | Опорная точка замера |
| 4 | Правый указатель поворота | Зелёный | Пульсирующие 24 В |
| 5 | Габарит правого борта | Коричневый | 24 В при включённых габаритах |
| 6 | Стоп-сигналы | Красный | 24 В при нажатой педали тормоза |
| 7 | Габарит левого борта | Чёрный | 24 В при включённых габаритах |
Читать таблицу нужно так: нет напряжения на контакте — проблема в тягаче (предохранитель, выключатель, блок света, обрыв до розетки). Напряжение есть, а фонарь не горит — проблема в перекидке или в полуприцепе. Это второй способ локализации, если подменить полуприцеп нечем.
Обратите внимание на разделение габаритов по бортам: контакты 5 и 7 — разные цепи. Поэтому ситуация «слева габариты есть, справа нет» почти всегда означает обрыв одной конкретной жилы, а не общий отказ.
На тралах и тяжёлых полуприцепах ставят 13- и 15-контактные разъёмы (ISO 11446 и ISO 12098) с отдельными линиями питания тормозной системы и шиной CAN. Схемы и цветовая маркировка по каждому типу разъёма разобраны в отдельном материале — ссылка в конце статьи.
Соединительный кабель: где он ломается всегда
Перекидка живёт в самом тяжёлом режиме на всей машине: постоянный изгиб при поворотах, вибрация, реагенты, перепад температур. Отказы у неё типовые и предсказуемые.
- Излом жилы у входа в вилку. Первые 5–7 см от штекера — зона, где кабель гнётся сильнее всего. Внешняя изоляция цела, внутри жила перетёрта. Диагностика: пошевелить кабель у вилки при включённых габаритах — свет мигнёт.
- Вода в вилке. Затекает через треснувший ввод, зимой замерзает и разрывает контактную группу. Признак — зелёный налёт и белый порошок на штырях.
- Ослабленный винтовой зажим внутри штекера. Разберите вилку и подтяните все жилы. На новых китайских перекидках это встречается на первых тысячах километров.
- Не защёлкнутая крышка розетки. Вилка вставлена, но не дожата фиксатором — контакт есть на стоянке и пропадает на первой же кочке.
- Перетёртая петля. Слишком короткая или неправильно подвешенная перекидка трётся о седло или раму. Проверяется визуально по потёртостям на оплётке.
Проверять перекидку правильнее не прозвонкой в статике, а «шевелением под нагрузкой»: включите габариты и поворотники, попросите помощника смотреть на фонари, и медленно перебирайте кабель руками по всей длине, сгибая на каждом участке. Мигание укажет место надлома точнее любого тестера.
Шаг 5 · ПолуприцепПроводка, клеммные коробки и фонари
Если розетка выдаёт сигнал, перекидка целая, а свет не горит — неисправность внутри полуприцепа. Порядок проверки идёт от общего к частному.
Клеммные коробки
Основная разводка на большинстве полуприцепов и тралов уходит в 2–4 распределительные коробки вдоль рамы. Это главные точки отказа после массы: вода, конденсат, окисление винтовых зажимов. Откройте, осмотрите на зелёный и белый налёт, подтяните все клеммы, при необходимости зачистите и обработайте контактной смазкой. Уплотнитель крышки должен быть целым, коробка — закрыта плотно.
Гофра и жгут
Стандартные места перетирания: переход через раму, зона подвески, кронштейны подъёмной оси, ниша перед задним отбойником. Ищите потёртую гофру, сдвинутые хомуты, провисающие участки жгута. Отдельно проверьте задний фонарный блок — он чаще всего страдает при манёврах и погрузке.
Фонари
Лампы и светодиодные модули проверяют последними, потому что они выходят из строя реже, чем контакты. Признаки: помутнение и трещины рассеивателя, вода внутри корпуса, окисленные клеммы на разъёме фонаря. У светодиодных фонарей чаще отказывает не сам диод, а плата драйвера — при этом секция может гореть частично.
Подайте на фонарь напряжение напрямую от аккумулятора через провод с предохранителем. Загорелся — фонарь исправен, проблема в подводящей проводке. Не загорелся — фонарь под замену.
Поворотник частит, не мигает или горит постоянно
У указателей поворота своя логика отказов — по характеру мигания можно определить причину до вскрытия проводки.
| Поведение поворотника | Причина | Что делать |
|---|---|---|
| Участилось мигание | Реле контроля видит падение нагрузки: перегорела лампа или установлены светодиодные фонари вместо ламповых | Проверить все секции борта. При переходе на LED — поставить реле для светодиодов или согласующие резисторы |
| Мигает медленнее обычного | Просадка напряжения, плохой контакт, подсевшая АКБ | Замерить напряжение на розетке под нагрузкой, проверить массу |
| Горит постоянно, не мигает | Отказ реле-прерывателя или замыкание в цепи | Заменить реле, проверить жгут на межпроводное замыкание |
| Не работает один борт целиком | Обрыв жилы поворотника (контакт 1 или 4), реже — выключатель на тягаче | Замер на розетке: есть пульсация — искать в полуприцепе, нет — в тягаче |
| Мигает одна секция из двух | Обрыв или окисление на участке до второго фонаря, отказ модуля | Проверить клеммную коробку и разъём неработающего фонаря |
| Поворотник мигает, вместе с ним мигают габариты | Наводка через общий плохой контакт | Вернуться к проверке массы — см. шаг 2 |
Это самая частая «неисправность, которой нет». LED-фонарь потребляет в разы меньше ламповых, штатное реле воспринимает это как перегоревшую лампу и переходит в аварийный ускоренный режим. Проводка при этом полностью исправна. Решение — реле, рассчитанное на светодиодную нагрузку, или обманки-резисторы; менять жгут не нужно.
Что учитывать на китайских полуприцепах и тралах
Китайская техника собирается по международным стандартам, но отдельные решения отличаются от европейских, и это регулярно сбивает диагностику.
- Цветовая маркировка не всегда совпадает с ISO. Встречаются белый с зелёной полосой, коричневый с синей, тёмно-красный. Ориентируйтесь на схему конкретной модели, а не на привычную европейскую расцветку — иначе рискуете «отремонтировать» исправную цепь.
- Заводская затяжка клемм. На новой технике имеет смысл после первых рейсов пройти клеммные коробки и подтянуть зажимы — часть отказов на пробеге до 10 000 км именно из-за этого.
- Герметизация вводов. Уплотнители коробок и сальники вводов стоит проверить и при необходимости промазать герметиком до начала зимней эксплуатации с реагентами.
- Контакт 5 на 7-контактной розетке. На части моделей он не задействован либо отведён под задний ход — это не неисправность, а особенность конкретной комплектации.
Таблица: симптом → причина → решение
| Симптом | Вероятная причина | Проверка и решение |
|---|---|---|
| Не работает вся электрика полуприцепа | Масса, вилка не дожата, обрыв перекидки | Замер падения напряжения на массе, осмотр и переустановка вилки |
| Габариты не горят с одного борта | Обрыв жилы контакта 5 или 7, клеммная коробка борта | Замер на розетке, ревизия коробки этого борта |
| Габариты горят тускло | Потеря массы, окисленные контакты | Зачистка и протяжка точки массы, контактная смазка |
| Свет пропадает в движении | Надлом жилы перекидки, ослабленная клемма | Шевеление кабеля под нагрузкой, протяжка зажимов в вилке |
| Поворотник частит | Перегоревшая секция или установленные LED-фонари | Осмотр секций, замена реле на светодиодное |
| Габариты мигают в такт поворотнику | Наводка через общую плохую массу | Полная ревизия массы полуприцепа |
| Не работает подсветка номера при рабочих габаритах | Локальный обрыв, окисление в разъёме фонаря номера | Прямая подача питания на фонарь для проверки |
| Вода в фонаре, свет пропадает после мойки | Разгерметизация корпуса, треснувший рассеиватель | Замена фонаря, ревизия уплотнителей соседних |
Что нужно иметь в машине
- Мультиметр — единственный инструмент, который отвечает на вопрос «есть сигнал или нет» однозначно.
- Контрольная лампа на 24 В — быстрее мультиметра для проверки наличия питания в поле, к тому же нагружает цепь и выявляет слабый контакт.
- Запасная перекидка — заменяется за пять минут и снимает вопрос о причине сразу.
- Комплект ламп или запасной фонарь под ваши модели.
- Контактная смазка, термоусадка, изолента, стяжки — для нормального ремонта на месте вместо скрутки.
Как не возвращаться к этой проблеме
- Осмотр вилки и розетки при каждой сцепке. Пять секунд: нет ли воды, налёта, дошёл ли фиксатор.
- Раз в месяц — контроль массы. Замер падения напряжения под нагрузкой, а не визуальный осмотр болта.
- Обработка контактов перед зимой. Реагенты убивают разъёмы быстрее, чем пробег.
- Ревизия клеммных коробок два раза в год. Открыть, осмотреть, подтянуть, закрыть плотно.
- Правильная длина и подвес перекидки. Кабель не должен натягиваться в повороте и тереться о раму.
- Проверка света перед каждым выездом. Габариты, поворотники, стопы, подсветка номера — по кругу.
Частые вопросы
Почему на полуприцепе не работают габариты, а стоп-сигналы горят?
Габариты и стопы — независимые цепи с разными контактами розетки: габариты идут по контактам 5 и 7, стоп-сигналы по контакту 6. Работающие стопы означают, что масса и перекидка в целом исправны, а обрыв локализован в цепи габаритов: жила контакта 5 или 7, клеммная коробка или сами фонари.
Как проверить массу на полуприцепе мультиметром?
Включите габариты, чтобы нагрузить цепь. Мультиметр переведите в режим измерения постоянного напряжения, один щуп поставьте на минусовую клемму аккумулятора тягача, второй — на корпус фонаря полуприцепа. Падение до 0,3 В считается нормой, 0,5 В и выше означает потерю массы. Прозвонка на обрыв здесь неинформативна: окисленный контакт звонится, но нагрузку не держит.
Почему поворотник на полуприцепе стал мигать чаще?
Реле контроля фиксирует снижение нагрузки в цепи и переходит в ускоренный режим. Причин две: перегорела одна из секций указателя поворота либо ламповые фонари заменены на светодиодные без замены реле. В первом случае нужно найти и заменить неработающую секцию, во втором — установить реле для светодиодной нагрузки или согласующие резисторы.
Габариты на полуприцепе горят тускло — в чём причина?
Тусклое свечение почти всегда указывает на плохую массу: ток возвращается через соседние цепи с повышенным сопротивлением. Проверьте падение напряжения на массе под нагрузкой, зачистите площадку под клеммой до металла, затяните с зубчатой шайбой и обработайте контактной смазкой. Замена ламп в этой ситуации результата не даст.
Свет на полуприцепе пропадает во время движения, а на стоянке работает. Что искать?
Такое поведение характерно для механического дефекта, который проявляется от вибрации: надлом жилы в перекидке рядом с вилкой, ослабленный винтовой зажим внутри штекера или незатянутая клемма в распределительной коробке. Включите габариты и медленно перебирайте кабель руками, сгибая на каждом участке — момент мигания укажет место повреждения.
Отличается ли поиск неисправности на китайских полуприцепах?
Порядок диагностики тот же, отличается только цветовая маркировка проводов: она может не совпадать с ISO 11446 — встречаются белый с зелёной полосой, коричневый с синей, тёмно-красный. Ориентироваться нужно на электросхему конкретной модели. Дополнительно на новой технике имеет смысл после первых рейсов подтянуть клеммы в распределительных коробках.
Можно ли ехать, если не работают габариты полуприцепа?
Нет. Эксплуатация транспортного средства с неисправными внешними световыми приборами в тёмное время суток и в условиях недостаточной видимости запрещена, а в составе автопоезда неработающие габариты и указатели поворота напрямую влияют на безопасность манёвров. До устранения неисправности движение с грузом не допускается.
Порядок действий одной строкой
Масса → розетка тягача → перекидка → клеммные коробки → жгут → фонари. Этот порядок отражает реальную частоту отказов, поэтому в большинстве случаев поиск заканчивается на первых двух пунктах. Не начинайте с фонарей и не меняйте лампы наугад: если свет тускнеет, мигает не в такт или пропадает в движении, дело почти всегда в контакте, а не в потребителе.
Если неисправность нашли, но самостоятельный ремонт неудобен или требуется замена жгута, проводки или фонарей — специалисты Трал-Дилер подберут запчасти по вашей модели полуприцепа или трала и подскажут по электрической части конкретной техники.
