Шкворень — сцепной палец на опорном листе полуприцепа, который входит в замок седельно-сцепного устройства (ССУ) тягача. Через него передаётся вся тяговая и тормозная нагрузка автопоезда, и вокруг него происходит излом сцепки в поворотах. Деталь простая на вид, но её износ — одна из типичных причин отказа в допуске на линию и стука в сцепке. Разбираем типы, размеры по ГОСТ, браковочные значения и порядок замены.
Коротко о главном
- ГОСТ 12017-81 предусматривает два типа сцепных шкворней: 50 и 90.
- Тип 50 — рабочий диаметр 50,8 мм (2″), для полуприцепов полной массой до 55 т.
- Тип 90 — рабочий диаметр 89 мм (3,5″), для полной массы свыше 55 до 110 т; это тралы и тяжеловозные полуприцепы.
- Предельный износ рабочей поверхности по ГОСТ Р 50586-93 — не более 2,5 мм по диаметру. То есть 2″ бракуется при 48,3 мм, 3,5″ — при 86,5 мм.
- Шкворень не восстанавливают наплавкой или проточкой — только замена.
Что такое шкворень и как он работает
Шкворень полуприцепа — стальной штифт с проточенной шейкой, закреплённый в центре опорного листа (плиты) в передней части рамы. При сцепке он заходит в зев ССУ тягача, и захваты замка обхватывают шейку. Получается шарнир: полуприцеп может поворачиваться относительно тягача, но не может отделиться.
Нагрузка на этот узел постоянная и знакопеременная: при разгоне шкворень упирается в замок задней стороной шейки, при торможении — передней. Отсюда характерный износ — деталь вырабатывается не равномерно по окружности, а по направлению движения, приобретая в сечении форму овала. Именно поэтому замер в одной плоскости ничего не даёт: мерить нужно минимум в двух взаимно перпендикулярных направлениях.
Шкворень изготавливают объёмной штамповкой из легированной стали с последующей термообработкой — рабочая поверхность закаливается до высокой твёрдости при вязкой сердцевине. Это принципиально: закалённый слой тонкий, и любая механическая доработка «на месте» его уничтожает.
Типы и размеры шкворней: 2″ и 3,5″
В России действует ГОСТ 12017-81 «Шкворни сцепные автомобильных полуприцепов. Типы и основные размеры». Он гармонизирован с международными стандартами ИСО 337-81 (2″) и ИСО 4086-82 (3,5″), поэтому китайские, европейские и российские детали одного типа взаимозаменяемы по посадочным размерам.
| Параметр | Тип 50 (2 дюйма) | Тип 90 (3,5 дюйма) |
|---|---|---|
| Рабочий диаметр шейки | 50,8 мм (±0,1) | 89 мм (±0,1) |
| Полная масса полуприцепа | не более 55 т | свыше 55 до 110 т |
| Международный стандарт | ИСО 337, DIN 74080 | ИСО 4086, DIN 74083 |
| Диаметр посадки фланца в опорном листе | 200 мм (H9) | 240 мм (H9) |
| Контрольный размер D после установки | 84 мм | 74 мм |
| Где применяется | Бортовые, тентовые, самосвальные, контейнеровозы, рефрижераторы, лёгкие и средние тралы | Низкорамные тралы, тяжеловозы, модульные и специальные полуприцепы |
| Совместимость с ССУ | Стандартное седло под 2″ — большинство тягачей | Только седло под 3,5″ или комбинированное 2″/3,5″ |
Главный практический вывод из таблицы: тип шкворня определяется не «мощностью тягача» и не желанием заказчика, а полной массой полуприцепа. Если у вас 4–7-осный трал под 60–90 тонн, шкворень будет 3,5″, и работать он сможет только с тягачом, у которого установлено соответствующее ССУ. Это стоит проверять до покупки техники, а не при первой сцепке.
Отдельная категория — полуприцепы специального назначения полной массой свыше 40 т: ГОСТ прямо допускает для них шкворни с размерами, согласованными между потребителем и изготовителем. На практике это означает, что на редких модульных системах может стоять нестандартная деталь, и подбирать её нужно строго по замерам и артикулу завода.
Как крепится шкворень к опорному листу
Приложение к ГОСТ 12017-81 описывает два исполнения установки, и на реальной технике им соответствуют два способа крепления:
Приварной шкворень
Фланец детали приваривается к опорному листу по периметру. Соединение жёсткое и дешёвое в производстве, поэтому так делают большинство серийных китайских и российских полуприцепов. Минус — ремонтопригодность: замена требует срезки старого шкворня, зачистки посадочного места и сварки по технологии завода, с контролем геометрии. Это работа для мастерской с оборудованием, а не «в поле».

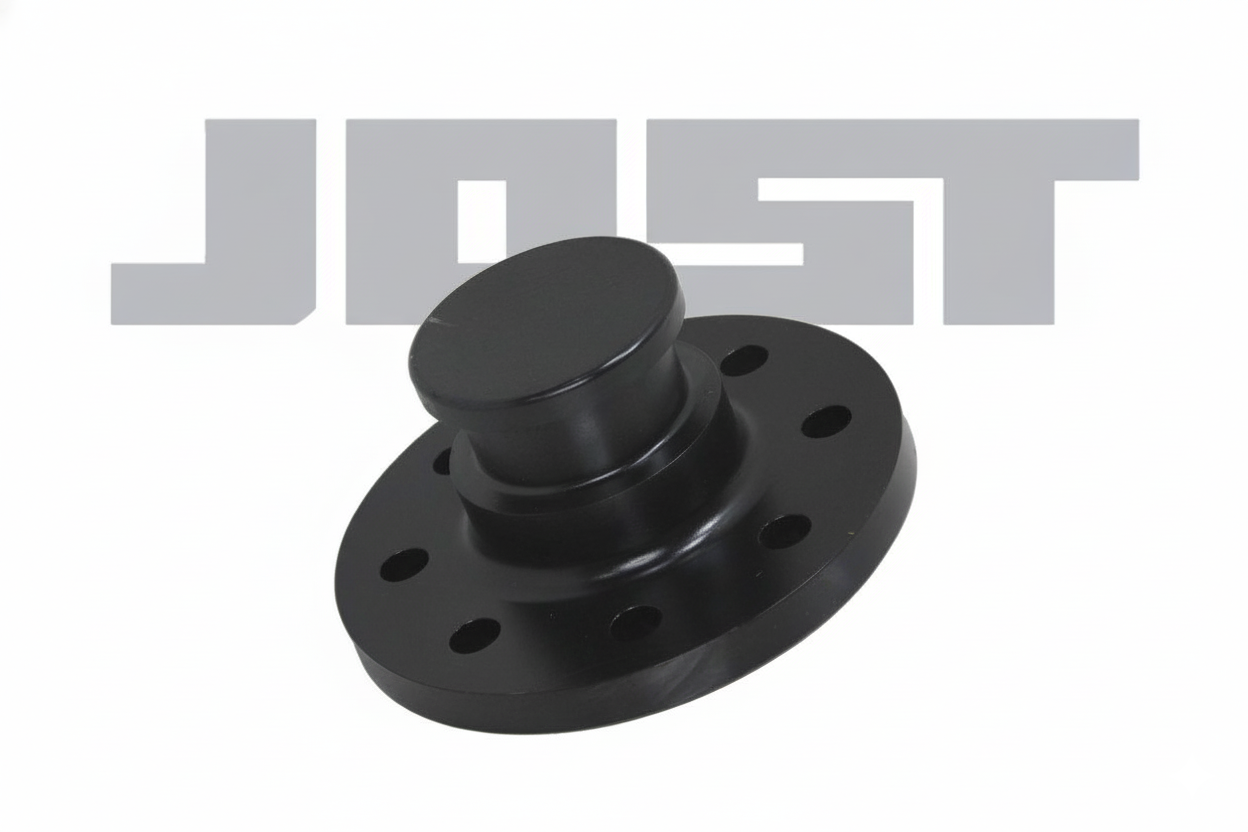

Болтовой шкворень
Фланец притягивается болтами через опорный лист. Встречается на европейских узлах и части тяжёлых тралов. Замена быстрее и не требует сварки, но требует болтов нужного класса прочности и контролируемого момента затяжки — использовать «что нашлось в ящике» здесь нельзя категорически.
Важный момент, который почти всегда пропускают. ГОСТ требует проверить посадочное место опорного листа перед установкой новой детали, а контрольный размер D — после установки. Если старый шкворень доработал до критического износа, опорный лист почти наверняка тоже деформирован или разбит. Установка нового шкворня в разбитую посадку даёт перекос, и деталь выходит из строя в разы быстрее нормативного срока.
Когда шкворень подлежит замене
Норматив однозначный. ГОСТ Р 50586-93 устанавливает: допустимый предельный износ рабочей поверхности сцепного шкворня не должен превышать 2,5 мм по диаметру, и это значение должно быть указано в эксплуатационной документации на полуприцеп.
| Тип шкворня | Номинальный диаметр | Браковочный размер | Чем мерить |
|---|---|---|---|
| Тип 50 (2″) | 50,8 мм | 48,3 мм и менее | Штангенциркуль или шаблон-калибр 2″ |
| Тип 90 (3,5″) | 89 мм | 86,5 мм и менее | Штангенциркуль или шаблон-калибр 3,5″ |
Кроме размера есть безусловные признаки брака, при которых деталь меняется независимо от замера: трещины в зоне сварного шва или фланца, видимая деформация (шкворень «повело» назад), глубокие задиры и сколы закалённого слоя, следы перегрева от сварки рядом с узлом.
Признаки износа, заметные без разборки
- Удар при трогании и торможении. Характерный «дубль» — толчок в кабину при переходе с тяги на торможение. Это продольный люфт в паре шкворень–замок.
- Стук на неровностях в районе седла при пустом полуприцепе.
- Кольцевая выработка или ступенька на шейке шкворня, видимая при осмотре снизу после расцепки.
- Овальность шейки — замеры вдоль и поперёк оси автопоезда отличаются больше чем на десятые доли миллиметра.
- Затруднённая расцепка или, наоборот, слишком лёгкий ход рукоятки замка.
- Задиры и наволакивание металла на опорной плите вокруг шкворня — признак работы без смазки.
Как проверить самому: порядок действий
- Расцепите автопоезд на ровной площадке, полуприцеп поставьте на опоры и зафиксируйте противооткатными упорами.
- Очистите шкворень и опорный лист от смазки и грязи — по замасленной детали выработку не увидеть.
- Осмотрите шейку по всей окружности: выработка, ступенька, задиры, следы наклёпа.
- Замерьте диаметр шейки штангенциркулем минимум в двух плоскостях — вдоль движения и поперёк. Сравните с браковочным значением из таблицы выше.
- Проверьте зону сварного шва или затяжку болтов фланца. Трещина — приговор узлу.
- Осмотрите опорный лист: он должен быть плоским, без прогиба, вмятин и следов трения о плиту седла.
- Отдельно проверьте ССУ тягача — изношенный замок убивает новый шкворень за считаные месяцы. Менять только одну сторону пары бессмысленно.
Как проходит замена шкворня
Работа выполняется на подъёмнике или яме, с полуприцепом на устойчивых опорах. Общий порядок для приварного исполнения:
- Расцепка, постановка полуприцепа на опоры, разгрузка узла.
- Срезка сварного шва и демонтаж старого шкворня. Нагрев рядом с закалёнными деталями и лакокрасочным покрытием контролируется.
- Зачистка и контроль посадочного места опорного листа: диаметр расточки, плоскостность, отсутствие трещин. При необходимости — правка или замена опорного листа.
- Установка нового шкворня с центровкой строго по оси полуприцепа.
- Приварка по технологии изготовителя, с соблюдением последовательности швов, чтобы не «повести» лист температурой.
- Контроль размера D после установки: 84 мм для типа 50, 74 мм для типа 90.
- Пробная сцепка, проверка работы замка ССУ, смазка узла.
Для болтового исполнения этапы 2, 5 заменяются на демонтаж/затяжку болтов нормированным моментом — но контроль посадочного места и размера D остаётся обязательным.
Что менять и проверять вместе со шкворнем
- Опорный лист (плита) полуприцепа — при деформации или разбитой посадке.
- Ремкомплект ССУ тягача: захваты замка, оси, пружины, сухари. Изношенное седло — источник люфта даже с новым шкворнем.
- Накладки скольжения плиты седла, если они предусмотрены конструкцией.
- Крепёж опорного листа к раме — болты и заклёпки при следах подвижности.
Ресурс и обслуживание
При исправном ССУ и регулярной смазке шкворень ходит сотни тысяч километров и на многих полуприцепах доживает до списания техники. Убивают его три вещи: работа всухую, изношенный замок седла и систематическая перегрузка с неправильным распределением веса по осям.
Практический регламент, который окупается:
- Визуальный осмотр при каждой расцепке — 10 секунд взгляда снизу.
- Замер диаметра шейки при плановом ТО или ориентировочно каждые 50 тыс. км пробега.
- Смазка плиты ССУ по регламенту изготовителя тягача; шейка шкворня работает в паре с замком и должна оставаться смазанной.
- Контроль сцепки перед выездом: полное защёлкивание замка, фиксация рукоятки, отсутствие зазора между плитой седла и опорным листом.
Пять ошибок, которые дорого обходятся
- Наплавить и проточить. После наплавки закалённый слой и структура металла разрушены. Деталь может разрушиться под нагрузкой — с отрывом полуприцепа.
- Поменять шкворень, не тронув седло. Новая деталь в разбитом замке изнашивается за один сезон.
- Ставить деталь «по названию модели». Подбор идёт по типу (50 или 90), исполнению крепления и замерам посадочного места, а не по надписи на борту.
- Игнорировать деформацию опорного листа. Перекошенная посадка = ускоренный износ и неравномерная выработка.
- Экономить на происхождении детали. Шкворень без подтверждённых характеристик по стали и термообработке — экономия в тысячи рублей при риске в миллионы.
Нужен шкворень или другие запчасти для трала?
Подбираем комплектующие для полуприцепов и низкорамных тралов AMUR, CIMC, LUXUDA, TONGYADA, JUYUN, SHENGRUN. Не знаете точное название детали — пришлите фото и замеры, подберём аналог и подскажем наличие. Доставка по России и СНГ.
Перейти в каталог запчастей Или сразу задайте вопрос менеджеру: +7 (962) 294-31-10Частые вопросы
Какой шкворень стоит на большинстве полуприцепов?
Тип 50 с рабочим диаметром 50,8 мм (2 дюйма). По ГОСТ 12017-81 он применяется на полуприцепах полной массой не более 55 тонн — это бортовые, тентовые, самосвальные полуприцепы, контейнеровозы, рефрижераторы и большинство тралов средней грузоподъёмности.
Чем отличается шкворень 2 дюйма от 3,5 дюйма?
Рабочим диаметром и допустимой полной массой полуприцепа. Тип 50 — 50,8 мм, до 55 тонн. Тип 90 — 89 мм, от 55 до 110 тонн. Это разные, невзаимозаменяемые узлы: у них отличаются и посадочный диаметр фланца в опорном листе (200 против 240 мм), и требования к ССУ тягача.
При каком износе шкворень надо менять?
По ГОСТ Р 50586-93 предельный износ рабочей поверхности не должен превышать 2,5 мм по диаметру. Для 2-дюймового шкворня браковочный размер — 48,3 мм, для 3,5-дюймового — 86,5 мм. Замерять нужно в двух взаимно перпендикулярных плоскостях, потому что износ идёт по направлению движения и деталь становится овальной.
Можно ли восстановить изношенный шкворень наплавкой?
Нет. Рабочая поверхность шкворня закалена, и сварочный нагрев необратимо разрушает и закалённый слой, и структуру сердцевины. Восстановленная деталь не соответствует требованиям по прочности и может разрушиться под нагрузкой. Изношенный шкворень только меняют на новый.
Как часто проверять состояние шкворня?
Визуальный осмотр — при каждой расцепке. Замер диаметра шейки штангенциркулем или шаблоном — при плановом ТО, ориентировочно каждые 50 тысяч километров. Одновременно проверяется состояние замка ССУ тягача и опорного листа полуприцепа.
Можно ли сцепить полуприцеп со шкворнем 3,5″ с обычным тягачом?
Только если на тягаче установлено ССУ под 3,5 дюйма или комбинированное седло, рассчитанное на оба типоразмера. Стандартное двухдюймовое седло физически не примет шкворень типа 90. Совместимость сцепной пары нужно проверять до покупки трала.
Что ещё менять вместе со шкворнем?
Как минимум проверить ремкомплект ССУ тягача — захваты замка, оси, пружины. Изношенное седло даёт люфт даже с новой деталью и быстро вырабатывает её заново. Также осматривают опорный лист полуприцепа на деформацию и трещины и крепёж листа к раме.
Как подобрать деталь, если неизвестна модель полуприцепа?
По замерам и фотографии. Нужны диаметр рабочей шейки, тип крепления (приварной фланец или болтовое), диаметр посадки фланца и общая высота детали. Пришлите фото узла и замеры менеджеру Трал-Дилер — подберём деталь или аналог и подскажем наличие и сроки поставки.
