Оси FUWA стоят на большинстве полуприцепов и тралов, приходящих из Китая. Разбираем, из чего состоит такая ось, как читать маркировку, чем оригинал отличается от «оси типа FUWA» и как подобрать ось или запчасть под конкретную технику.
FUWA и «оси типа FUWA» — это не одно и то же
FUWA — марка китайского производителя осей и компонентов подвески для прицепной техники. За годы поставок название стало на рынке нарицательным: «FUWA type» — это отдельная товарная категория, наравне с «YORK type». Десятки заводов выпускают оси, совместимые с посадочными размерами FUWA, но произведённые другими компаниями.
На практике это значит следующее. Если в спецификации на технику написано просто «ось FUWA» без модели и завода, речь может идти и об оригинале, и о совместимом аналоге. На подбор запчастей это влияет мало — присоединительные размеры совпадают. На ресурс и гарантию влияет заметно.
Полное наименование завода-изготовителя, модель оси, тип исполнения (американский или немецкий) и заявленную грузоподъёмность. Эти четыре пункта должны быть в спецификации, а не только слово «FUWA».
Устройство и основные параметры оси

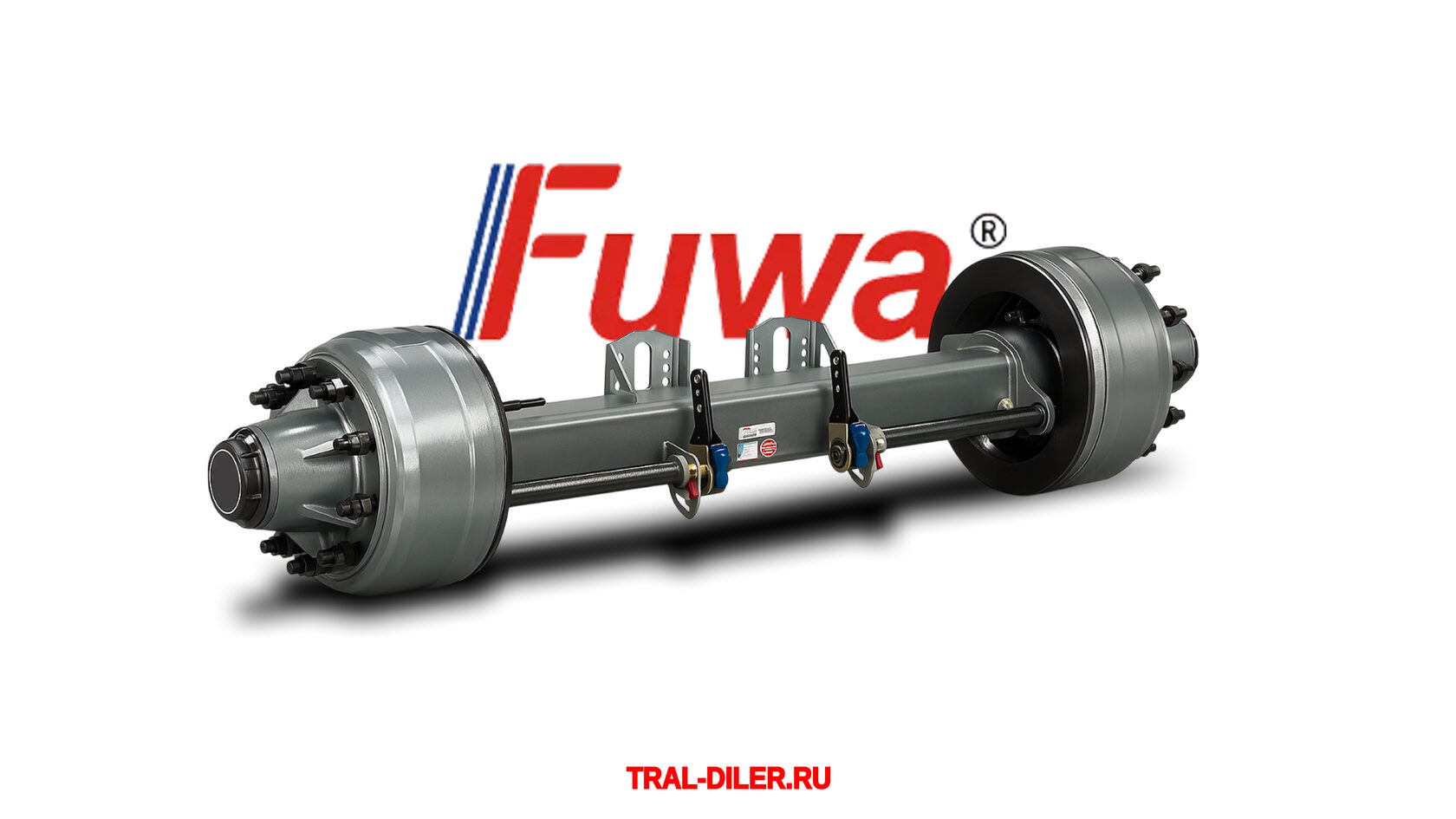

Ось прицепной техники — это балка, две ступицы с подшипниками, тормозные механизмы и элементы крепления к подвеске. Ниже — типовые параметры распространённой американской серии на 13 тонн.
| Параметр | Значение |
|---|---|
| Тип исполнения | Американский (American) или немецкий (German) |
| Грузоподъёмность | 12, 13, 14, 16 т; тяжёлые серии — 18 и 20 т |
| Балка | Квадрат 150 мм или 127 мм, круг 127 мм |
| Колея | 1840 мм — стандарт; встречаются 1850 и 2150 мм |
| Тормозной механизм | Барабанный 420×180 мм |
| Крепление колеса | 10×M22×1,5, ISO |
| PCD | 335 мм |
| Ступичные подшипники | HM518445/10 |
| Рекомендуемый диск | 7.50V-20 |
| Тип подвески | Рессорная или пневматическая |
| Тормозные системы | Совместимость с ABS |
| Рабочие температуры | от −40 до +80 °C |
Параметры отличаются в зависимости от серии и исполнения. Перед заказом запчастей размеры сверяются по маркировке конкретной оси.
Балка
Цельная бесшовная труба квадратного или круглого сечения с приваренными кулаками и рессорными площадками. Сечение балки и её толщина определяют допустимую нагрузку — именно поэтому оси разной грузоподъёмности внешне похожи, но не взаимозаменяемы.
Ступица и подшипники
Два конических роликовых подшипника на ступицу. Это основной расходник: от своевременной замены смазки зависит и ресурс самой ступицы, и безопасность. При работе в северных регионах критичен выбор смазки под низкие температуры.
Тормозной механизм
Барабанные тормоза с размером колодок, привязанным к грузоподъёмности серии. Размер барабана — первое, что нужно знать при заказе накладок, и он зашифрован в маркировке оси.
Трещотки и регулировка
Автоматические или ручные регулировочные рычаги. Автоматические удерживают зазор колодок без вмешательства, но требуют проверки при плановом обслуживании — «автомат» не отменяет контроль.
Как читать маркировку оси
В обозначении оси зашифрованы серия, грузоподъёмность и размер тормозного механизма. По маркировке подбираются тормозные накладки, барабаны, подшипники и сальники — без неё заказ запчастей превращается в подбор по фотографии.
Где искать: шильдик на балке, обычно ближе к центру оси, и клеймо непосредственно на балке. Шильдик со временем закрашивается или теряется, клеймо остаётся.
Ось идентифицируется по замерам: сечение и размер балки, колея, размер тормозного барабана, количество и размер шпилек, PCD. Этих параметров достаточно, чтобы подобрать совместимые запчасти.
Грузоподъёмность: какая ось под какую технику
- 12–13 т — бортовые и шторные полуприцепы, контейнеровозы. Самый распространённый вариант.
- 14–16 т — самосвальные полуприцепы, тралы, техника с повышенной нагрузкой на ось.
- 18–20 т — тяжёлые тралы и техника особого назначения.
Грузоподъёмность оси и разрешённая осевая нагрузка на дорогах общего пользования — разные величины. Ось может быть рассчитана на 16 тонн, но эксплуатировать её придётся в рамках действующих норм нагрузки на ось.
Подобрать технику под задачу можно в каталоге: 3-осные тралы, 4-осные тралы, самосвальные полуприцепы, контейнеровозы.
Как подобрать ось под свой полуприцеп или трал
Шесть параметров, по которым ось подбирается на замену. Совпасть должны все — грузоподъёмности недостаточно.
- Тип исполнения. Американский или немецкий. Детали между исполнениями не взаимозаменяемы, поэтому это первый вопрос.
- Грузоподъёмность. Определяется полной массой техники и числом осей. Ставить ось меньшей грузоподъёмности нельзя даже «временно».
- Колея. Расстояние между центрами колёс. Замеряется по установленной оси, стандарт — 1840 мм.
- Размер тормозного барабана. Определяет совместимость колодок и накладок, влияет на эффективность торможения всей сцепки.
- Крепление колеса и PCD. Количество шпилек, их резьба и диаметр окружности расположения. От этого зависит, встанут ли ваши диски.
- Тип подвески. Рессорная или пневматическая. Определяет посадочные размеры рессорных площадок на балке.
Обслуживание и запчасти
Основные позиции по регламенту — смазка ступичных подшипников, контроль зазора тормозных колодок, состояние сальников и крепления колёс. Ходовые расходники: тормозные накладки и колодки, барабаны, ступичные подшипники, сальники, регулировочные рычаги.
Доступность запчастей — практическое преимущество FUWA перед европейскими марками: позиции есть на складах в России, сроки поставки короче, стоимость ниже. Это напрямую сокращает простой техники.
Подобрать позиции можно в разделе запчастей или через менеджера — по маркировке оси или по замерам, если шильдик утрачен.
Частые вопросы
Чем оригинальная ось FUWA отличается от «оси типа FUWA»?
«FUWA type» — товарная категория на рынке запчастей, а не марка. Так обозначают оси, совместимые с посадочными размерами FUWA, но выпущенные другими заводами. Присоединительные размеры совпадают, поэтому запчасти подходят, а ресурс и гарантийные условия отличаются. В спецификации на технику стоит проверять полное наименование завода-изготовителя и модель оси.
Где найти маркировку оси?
На шильдике, закреплённом на балке ближе к центру оси, и в виде клейма на самой балке. В маркировке зашифрованы серия, грузоподъёмность и размер тормозного механизма — по ней подбираются накладки, барабаны и подшипники.
Какая грузоподъёмность у осей FUWA?
Основные серии рассчитаны на 12, 13, 14 и 16 тонн на ось, тяжёлые — на 18 и 20 тонн. Грузоподъёмность оси не равна разрешённой осевой нагрузке на дорогах общего пользования: ось может быть рассчитана на 16 тонн, но эксплуатировать её придётся в рамках действующих норм.
Чем отличается американский тип оси от немецкого?
Различаются конструкцией балки, посадочными размерами ступицы и креплением колеса. При замене оси или подборе запчастей тип нужно знать точно — детали между исполнениями не взаимозаменяемы.
Подходят ли оси FUWA для эксплуатации при низких температурах?
Штатный рабочий диапазон компонентов — от −40 до +80 °C. При работе в северных регионах критичны выбор смазки для ступичных подшипников и соблюдение регламента обслуживания.
Можно ли поставить ось FUWA вместо оси другой марки?
Технически возможно при совпадении колеи, посадочных размеров рессорных площадок, крепления колеса и PCD. Проверяются шесть параметров: тип исполнения, грузоподъёмность, колея, размер тормозного барабана, крепление колеса с PCD и тип подвески.
Как подобрать запчасти, если маркировка на оси утрачена?
По замерам: сечение и размер балки, колея, размер тормозного барабана, количество и размер шпилек, PCD. Этих данных достаточно для подбора совместимых позиций.
