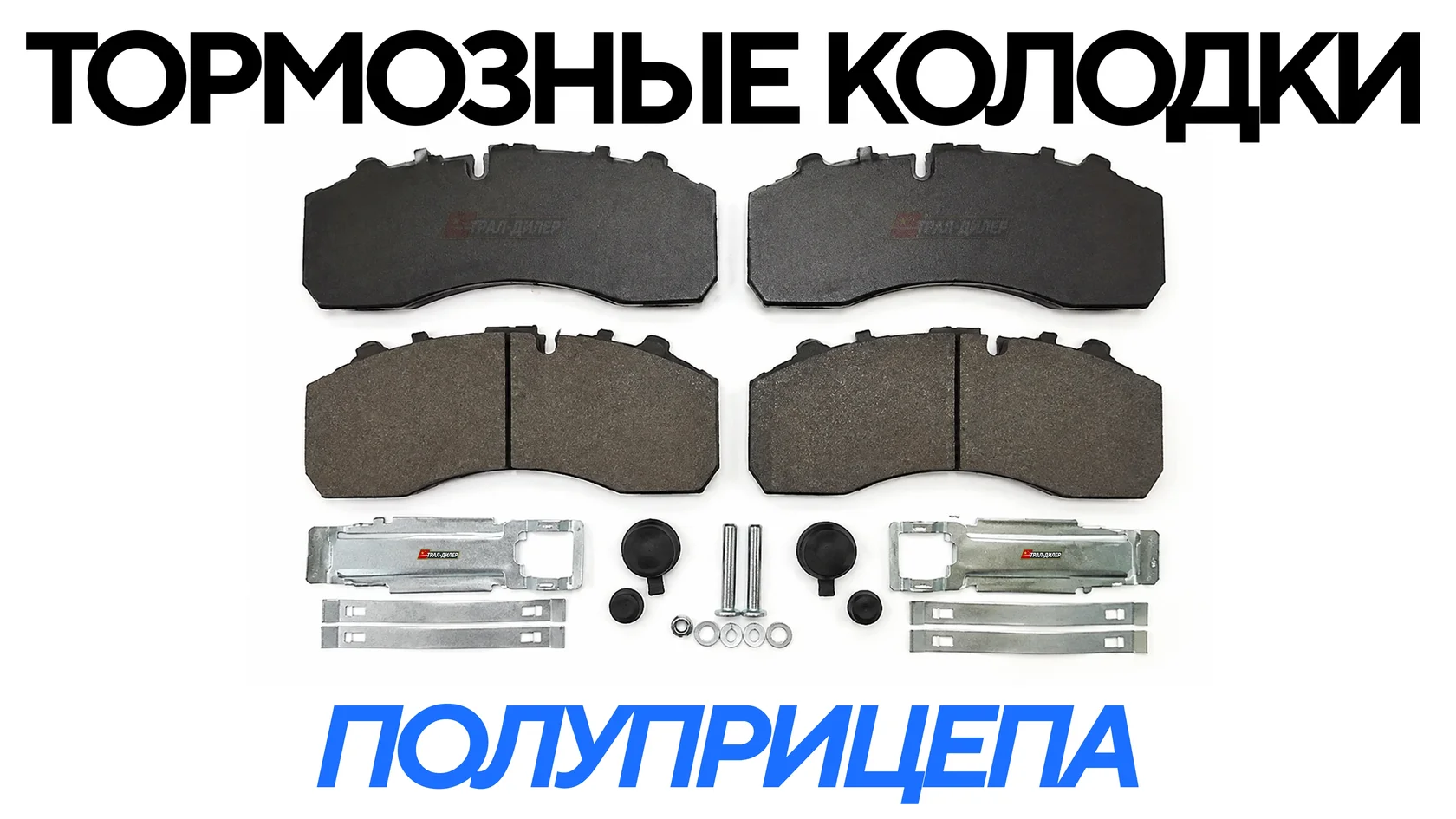

Тормозные колодки — самый расходуемый элемент полуприцепа после резины. На тралах и тяжёлых полуприцепах они изнашиваются быстрее, чем на тягаче: полуприцеп тормозит первым, и на него приходится основная работа при спусках и манёврах с грузом. Разбираем, какие бывают типоразмеры, как определить свой без документов, при какой толщине накладки колодка подлежит замене и что менять вместе с ней.
Коротко о главном
- На китайских и европейских полуприцепах преобладают барабанные механизмы с типоразмерами 420×180 и 420×200 мм.
- Первая цифра — внутренний диаметр барабана, вторая — ширина накладки. Это и есть ваш типоразмер.
- Барабанные накладки меняют, когда до головок заклёпок остаётся около 2 мм фрикционного материала.
- Дисковые: замена при остаточном слое фрикциона около 2 мм; диск с номинала 45 мм бракуется примерно на 37 мм.
- Колодки меняют только комплектом на ось — на обоих колёсах одновременно.
- Ресурс зависит не от бренда накладки, а от исправности трещоток, камер и барабана.
Барабанные или дисковые: что стоит на вашей технике
На подавляющем большинстве полуприцепов и тралов китайского производства — марок AMUR, CIMC, LUXUDA, TONGYADA, JUYUN, SHENGRUN — стоят барабанные тормоза с S-образным разжимным кулаком на осях типа FUWA, реже BPW или SAF. Дисковые механизмы встречаются на европейской технике и на части шторных и рефрижераторных полуприцепов, ориентированных на международные перевозки.
Разница принципиальная для подбора: в барабанном механизме вы покупаете колодку с накладкой (или отдельно накладку с заклёпками), в дисковом — комплект колодок в сборе, где фрикционный материал приклеен к стальной подложке. Подробнее о том, что выгоднее в эксплуатации, — в статье барабанные или дисковые тормоза на полуприцепе.
Размеры тормозных колодок полуприцепа
Типоразмер записывается двумя числами через знак умножения: диаметр барабана × ширина накладки в миллиметрах. На рынке грузовой прицепной техники основных вариантов немного.
| Типоразмер | Где встречается | Комментарий |
|---|---|---|
| 420 × 180 мм | FUWA, BPW, SAF, Schmitz, Krone, СЗАП, ЧМЗАП, МАЗ, Тонар | Самый массовый размер. Стоит на большинстве 3-осных полуприцепов и на многих тралах |
| 420 × 200 мм | FUWA усиленные, SAF, BPW, тяжёлые оси | Тралы, тяжеловозы, техника с повышенной нагрузкой на ось. Шире накладка — больше тормозной момент и ресурс |
| 410 × 180 мм | ROR, Meritor и техника на их осях | Внешне почти неотличим от 420 — обязательно мерить, а не прикидывать на глаз |
| Дисковые механизмы | Knorr-Bremse, Wabco, SAF Modul | Подбираются не по «размеру», а по модели суппорта — она выбита на его корпусе |
Кроме двух главных цифр колодки различаются ещё по нескольким параметрам, и именно на них чаще всего ошибаются при заказе:
- Тип опоры колодки: «под шар» или «под ролик». Определяется по нижней части колодки, где она опирается на ось.
- Наличие и расположение отверстий под заклёпки на накладке: с отверстиями или без, разная схема сверловки.
- Толщина накладки: у разных производителей на один типоразмер бывает разная новая толщина.
- Профиль накладки: радиус должен точно совпадать с барабаном, иначе колодка «сядет» пятном и будет греться.
Как определить свой типоразмер без документов
Порядок замеров, который работает всегда:
- Снимите барабан и замерьте его внутренний рабочий диаметр — это первая цифра типоразмера. Мерить нужно в неизношенной зоне у края.
- Замерьте ширину фрикционной накладки — вторая цифра.
- Посмотрите, как колодка опирается на нижнюю ось: на шар или на ролик.
- Сфотографируйте колодку целиком и отдельно её торец с толщиной накладки.
- Проверьте, есть ли на оси или на щите шильдик с маркировкой — у FUWA и BPW там указан тип оси, по которому подбор идёт однозначно.
Большинство ходовых деталей на китайских полуприцепах унифицированы и взаимозаменяемы между марками. Если сомневаетесь в подходимости — пришлите замеры и фото, подберём по ним, это быстрее, чем искать по каталожному номеру.
Когда менять: браковочные значения
Технический регламент Таможенного союза ТР ТС 018/2011 запрещает эксплуатацию, если толщина фрикционных накладок меньше величины, установленной изготовителем. То есть единого числа «для всех» в законе нет — ориентироваться нужно на документацию оси. Но практические пороги, которыми пользуются в сервисах, выглядят так:
| Что проверяем | Норма | Когда менять |
|---|---|---|
| Барабанная накладка (клёпаная) | Новая — обычно 16–20 мм | Когда над головкой заклёпки остаётся около 2 мм. Доводить до контакта заклёпки с барабаном нельзя — заклёпка режет барабан |
| Тормозной барабан | Номинал 420 мм | По предельному диаметру, выбитому на самом барабане. Ориентир — 423–424 мм; например, для барабанов МАЗ предельный ремонтный размер 423,25 мм |
| Дисковая колодка | В сборе с подложкой обычно 30 мм | При остаточном фрикционном слое около 2 мм над стальной подложкой |
| Тормозной диск | Новый обычно 45 мм | Около 37 мм. Точное значение — в документации оси; мерить в четырёх точках и брать минимальное |
Главное правило. Колодки меняются комплектом на всю ось — оба колеса сразу, даже если с одной стороны износ меньше. Разная толщина накладок слева и справа даёт неравномерное торможение: полуприцеп будет тянуть в сторону, а на скользкой дороге — складываться. По той же причине не ставят на одну ось накладки разных производителей.
Признаки износа, заметные без разборки
- Полуприцеп стал хуже тормозить или заметно увеличился тормозной путь под грузом.
- Металлический скрежет при торможении — заклёпки достали до барабана. Ехать дальше нельзя: разрушается барабан, а это уже другая сумма.
- Одно колесо греется сильнее остальных после спуска или затяжного торможения.
- Полуприцеп уводит в сторону при торможении — разный износ по бортам.
- Трещотка выкручена почти до упора, ход штока камеры вышел за норму.
- Чёрная пыль и потёки на диске колеса, запах перегретого фрикциона после рейса.
Если тормоза работают плохо, а колодки при этом в норме — причина в другом узле. Разбор всех вариантов есть в статье плохо тормозит полуприцеп: причины и что делать.
Ресурс: сколько реально ходят колодки
Разброс огромный — от 60 до 250 тысяч километров на одном комплекте. И зависит он не от марки накладки, а от условий и состояния соседних узлов:
- Рельеф маршрута. Горные и холмистые направления съедают комплект вдвое быстрее равнины.
- Регулировка тормозов. Неотрегулированные механизмы дают неравномерное распределение усилия: одна ось работает за всех и стирается за сезон.
- Исправность трещоток. Заклинивший регулятор зазора — колодка постоянно поджата к барабану и горит на ходу.
- Состояние камер и энергоаккумуляторов. Подклинивающая камера не отпускает колодку до конца.
- Загрузка и стиль вождения. Систематический перегруз и торможение вместо горного тормоза.
- Состояние барабана. Выработанный или овальный барабан убивает новую накладку за считаные тысячи километров.
Практический вывод: если комплект «сгорел» подозрительно быстро, менять его на такой же и ехать дальше бессмысленно. Сначала ищется причина — почти всегда это трещотка, камера или барабан.
Что менять вместе с колодками
Замена одних накладок при изношенной обвязке механизма — типичная экономия, которая возвращается через полгода.
| Деталь | Когда менять вместе с колодками |
|---|---|
| Тормозной барабан | При выработке, ступеньке по краю, трещинах или превышении предельного диаметра |
| Возвратные пружины | Практически всегда: растянутая пружина не отводит колодку, накладка греется постоянно |
| Ролики и оси колодок | При выработке, задирах и подклинивании — механизм должен разжиматься свободно |
| Регулятор зазора (трещотка) | Если автоподвод не работает или ход выбран до конца |
| Тормозная камера / энергоаккумулятор | При травлении воздуха, увеличенном ходе штока или неполном растормаживании |
| Сальник и подшипник ступицы | Если на накладках следы масла — течь сальника выводит новые колодки из строя мгновенно |
Клепать накладки или ставить колодки в сборе
Для барабанного механизма есть два пути, и выбор зависит от состояния самих колодок.
Перекатать накладки на старые колодки
Дешевле по деталям: покупаются накладки с заклёпками и переклёпываются на существующие колодки. Подходит, если колодки ровные, без деформации и трещин, а посадочная поверхность не разбита. Требует клепального оборудования и аккуратности: накладка должна лечь без зазора по всей дуге, а заклёпки — быть утоплены. Плохо приклёпанная накладка ломается по краю и уходит в барабан.
Поставить колодки в сборе
Дороже, но быстрее и предсказуемее: новая колодка гарантированно имеет правильную геометрию и посадку. Обязательный вариант, если старые колодки поведены после перегрева, разбиты в опоре или уже переклёпывались дважды.
Отдельно стоит сказать про качество фрикционного материала. Дешёвая безымянная накладка обычно проигрывает не в ресурсе, а в стабильности: при нагреве коэффициент трения падает, и тормоза «уплывают» на спуске именно тогда, когда нужны больше всего. На тралах с грузом это не та статья, на которой стоит экономить.
Порядок замены
- Полуприцеп на ровной площадке, под колёса упоры, ось вывешена и на подставках. Пневмосистема разряжена, энергоаккумулятор механически отжат.
- Снятие колеса и барабана. Замер внутреннего диаметра барабана и осмотр на трещины.
- Снятие пружин и колодок, осмотр роликов, осей и разжимного кулака.
- Установка новых колодок или переклёпанных накладок, новые пружины.
- Установка барабана и колеса, затяжка гаек нормированным моментом.
- Регулировка зазора трещоткой — обязательный этап. Без неё новые колодки либо не работают, либо горят.
- Проверка на ходу: равномерность торможения, отсутствие нагрева колёс после пробной поездки.
Ошибки, которые дорого обходятся
- Замена колодок с одной стороны. Только комплектом на ось.
- Игнорирование барабана. Новая накладка на выработанном барабане прилегает пятном, греется и стирается втрое быстрее.
- Пропуск регулировки после замены. Самая частая причина того, что «поставили новые, а не тормозит».
- Установка накладок разных производителей на одну ось. Разный коэффициент трения — увод при торможении.
- Не найдена причина ускоренного износа. Если комплект ушёл за сезон, дело в трещотке, камере или барабане, а не в накладке.
Нужны колодки, накладки или обвязка тормозов?
В каталоге Трал-Дилер — фрикционные накладки, возвратные пружины, регуляторы зазора и остальные комплектующие тормозной системы для полуприцепов и низкорамных тралов AMUR, CIMC, LUXUDA, TONGYADA, JUYUN, SHENGRUN. Не знаете точный типоразмер — пришлите фото и замеры, подберём по ним. Доставка по России и СНГ.
Перейти в каталог запчастей Или сразу задайте вопрос менеджеру: +7 (962) 294-31-10Частые вопросы
Какой размер тормозных колодок у полуприцепа?
Чаще всего 420×180 или 420×200 мм, где первая цифра — внутренний диаметр тормозного барабана, вторая — ширина фрикционной накладки. Размер 420×180 стоит на большинстве трёхосных полуприцепов на осях FUWA, BPW и SAF, размер 420×200 — на усиленных осях тралов и тяжеловозов. Реже встречается 410×180 на осях ROR.
При какой толщине накладки нужно менять колодки?
Для клёпаных барабанных накладок практический порог — когда над головкой заклёпки остаётся около 2 мм фрикционного материала. Для дисковых колодок — примерно 2 мм фрикциона над стальной подложкой. Точное значение устанавливает изготовитель оси, и именно на него ссылается технический регламент ТР ТС 018/2011.
Сколько ходят тормозные колодки на полуприцепе?
От 60 до 250 тысяч километров в зависимости от рельефа маршрута, загрузки и состояния тормозного механизма. Основные факторы — исправность регуляторов зазора и тормозных камер, состояние барабана и качество регулировки. Быстрый износ почти всегда указывает не на плохую накладку, а на неисправность в обвязке.
Можно ли менять колодки только на одном колесе?
Нет. Колодки меняются комплектом на всю ось, на обоих колёсах одновременно. Разная толщина накладок слева и справа даёт неравномерное торможение: полуприцеп уводит в сторону, а на скользком покрытии растёт риск складывания автопоезда. По той же причине нельзя ставить на одну ось накладки разных производителей.
Как определить типоразмер колодок, если нет документов на полуприцеп?
Снимите барабан и замерьте его внутренний рабочий диаметр и ширину фрикционной накладки — это и есть типоразмер. Дополнительно определите тип опоры колодки (под шар или под ролик) и проверьте шильдик на оси. Проще всего прислать фото колодки и замеры менеджеру — подбор по ним идёт быстрее, чем по каталожному номеру.
Что менять вместе с тормозными колодками?
Обязательно — возвратные пружины: растянутая пружина не отводит колодку, и накладка греется постоянно. По состоянию — тормозной барабан, ролики и оси колодок, регулятор зазора и тормозную камеру. Если на накладках есть следы масла, сначала меняется сальник ступицы, иначе новые колодки выйдут из строя сразу.
Почему после замены колодок полуприцеп стал хуже тормозить?
Самая частая причина — не выполнена регулировка зазора трещоткой после установки. Другие варианты: изношенный или овальный барабан, из-за которого новая накладка прилегает не всей поверхностью, неприработавшийся фрикционный материал в первые сотни километров либо неисправный регулятор зазора, который не выбирает зазор автоматически.
Можно ли переклепать накладки на старые колодки?
Да, если сами колодки ровные, без трещин и деформации от перегрева, а посадочная поверхность не разбита. Это дешевле готовых колодок в сборе, но требует клепального оборудования: накладка должна прилегать по всей дуге без зазора, а заклёпки — быть утоплены. Поведённые после перегрева колодки переклёпывать нельзя, только менять.
