Если нужно быстро: на большинстве китайских 3-осных полуприцепов стоит тормозная камера 24/24. Но «24/24» — это не гарантия совместимости: под одной маркировкой выпускают камеры с разным ходом штока, разной длиной шпилек и разным расположением патрубков. Ниже — что означают цифры, чем тип 20/20 отличается от 30/30 и по каким шести параметрам подбирается деталь, чтобы она встала на ось без переделок.
Что означают цифры 20/20, 24/24, 30/30
Число в маркировке — это эффективная площадь мембраны в квадратных дюймах. Тип 24 означает мембрану 24 in² (около 155 см²), тип 30 — 30 in² (около 194 см²). Чем больше площадь, тем большее усилие камера выдаёт на шток при одном и том же давлении в контуре.
Двойное обозначение через дробь применяется к энергоаккумулятору — комбинированному устройству из двух секций в одном корпусе:
- первая цифра — рабочая (тормозная) секция, которая срабатывает при нажатии на педаль;
- вторая цифра — пружинная секция стояночного и аварийного тормоза.

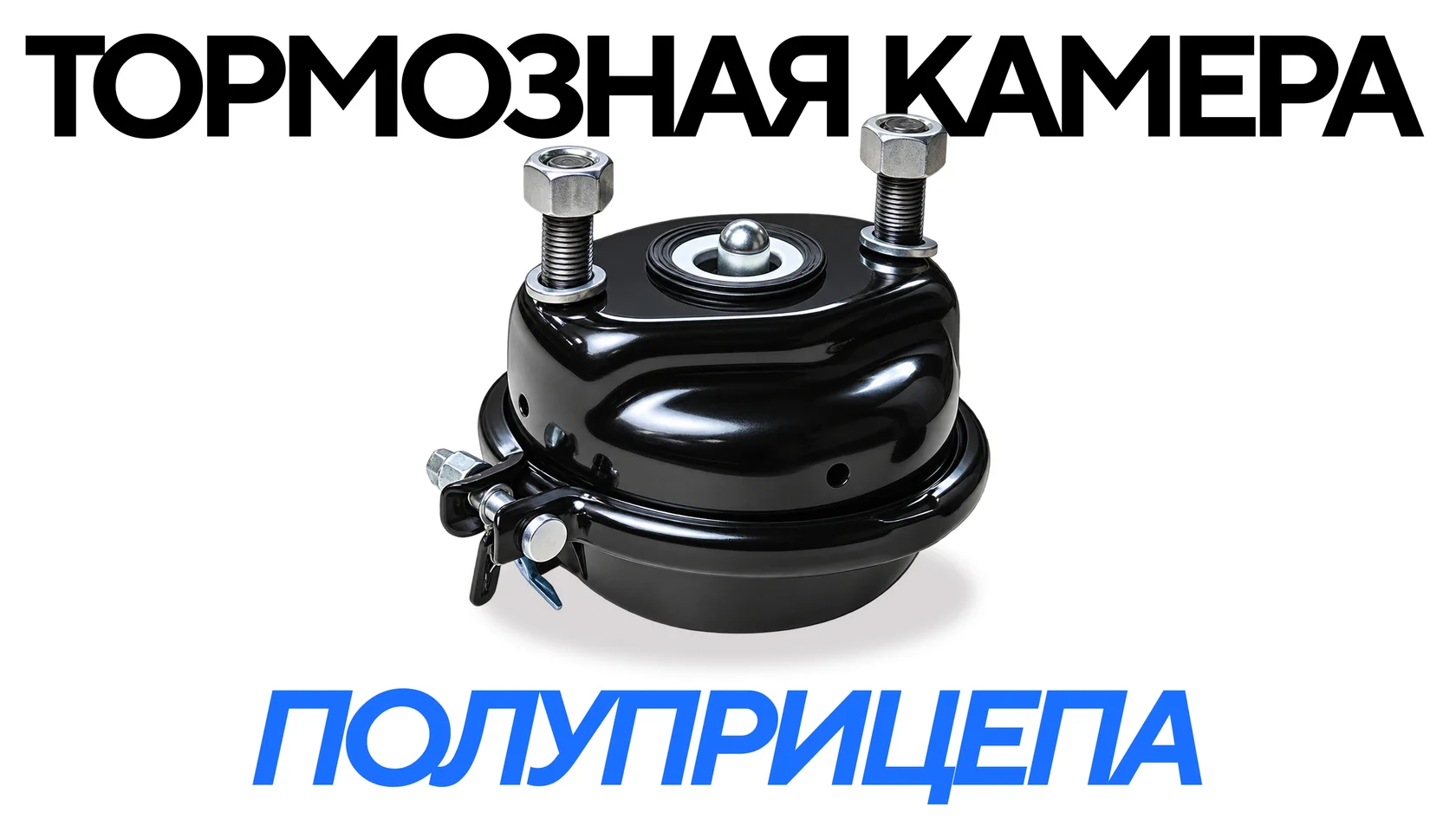

То есть 24/24 — рабочая камера типа 24 плюс пружинный аккумулятор типа 24. Если в маркировке одна цифра (например, «тип 24» или «Т24») — это простая тормозная камера без пружинной секции, стояночного тормоза у неё нет.
Важно не путать: тормозная камера и энергоаккумулятор — это разные узлы. Как устроена пружинная секция, почему она срабатывает при падении давления и что происходит при обрыве магистрали — подробно разобрано в статье «Что такое энергач». Здесь мы говорим только о подборе.
Таблица: типы 20/20, 24/24 и 30/30 в сравнении
| Параметр | Тип 20 / 20 | Тип 24 / 24 | Тип 30 / 30 |
|---|---|---|---|
| Площадь мембраны | 20 in² (≈129 см²) | 24 in² (≈155 см²) | 30 in² (≈194 см²) |
| Усилие на штоке при 6,5 бар | ≈ 8,4 кН | ≈ 10,1 кН | ≈ 12,6 кН |
| Макс. ход штока, мм ⚠️ | 57–64 | 57–64 (длинноходовая — до 76) | 64–76 |
| Тип тормозного механизма | Чаще дисковый | Дисковый и барабанный | Преимущественно барабанный |
| Где встречается | Лёгкие оси, прицепы малой грузоподъёмности, самоходные тележки | Стандарт для полуприцепов 30–45 т: тралы, шторные, самосвальные, контейнеровозы | Тяжёлые и низкорамные тралы, оси с повышенной нагрузкой, техника с барабанными механизмами большого диаметра |
| Масса узла (ориентир) | ≈ 9–11 кг | ≈ 11–13 кг | ≈ 13–16 кг |
Усилие рассчитано по формуле F = p × S для давления 6,5 бар. Реальное значение на 5–10 % ниже из-за потерь на мембране и возвратной пружине — конкретную цифру производитель указывает в паспорте.
Энергоаккумуляторы и тормозные камеры типов 20/20, 24/24, 30/30 — в наличии на складе, отгрузка в день оплаты
Смотреть каталог запчастейКак подобрать тормозную камеру: 6 шагов
- Снимите маркировку со старой камеры Она выбита или нанесена краской на корпусе: тип (24/24), производитель, иногда артикул и дата выпуска. Это самый быстрый путь — если маркировка читается, дальше остаётся только сверить присоединительные размеры.
- Определите тип тормозного механизма Дисковый суппорт и барабанный механизм требуют разного усилия и разного хода штока. На дисковых осях обычно стоят камеры типа 20 или 24 с коротким ходом, на барабанных — 24 или 30, часто длинноходовые.
- Замерьте межцентровое расстояние шпилек и их длину Две крепёжные шпильки — ключевой размер. Расстояние между их осями и вылет (длина от фланца) должны совпадать с посадочным местом на кронштейне суппорта или на балке. Ошибка даже в 10 мм означает, что камера не встанет.
- Проверьте длину и резьбу штока Резьба под вилку у европейского стандарта обычно М16×1,5 ⚠️, но длина штока отличается: короткий шток не достанет до рычага разжимного кулака, длинный не даст выставить правильный зазор.
- Посмотрите на расположение патрубков Угол между входом рабочей секции и входом пружинной секции бывает разным — 0°, 90°, 180°. От этого зависит, хватит ли длины трубок и не упрётся ли камера в раму или рессору. Для некоторых осей камеры делятся на левую и правую.
- Сверьтесь с производителем оси FUWA, HANDE, BPW, SAF и китайские безымянные оси используют разные посадочные места. Назовите менеджеру марку оси и модель полуприцепа — подбор по оси надёжнее, чем по «на глаз похоже».
Меняйте парой. Камеры на одной оси ставятся комплектом: даже небольшая разница в износе мембран даёт разное усилие справа и слева, полуприцеп начинает уводить при торможении, а ABS фиксирует расхождение скоростей колёс.
Короткий и длинный ход штока: в чём разница
Длинноходовая камера (long stroke, LS) при том же типе имеет увеличенный рабочий ход — она дольше сохраняет тормозное усилие по мере износа колодок и позволяет реже регулировать зазор. Отличить можно по маркировке LS на корпусе и по форме фланца: у длинноходовых бобышки патрубков квадратные или трапециевидные, у обычных — круглые.
Ставить длинноходовую вместо короткоходовой можно, обратную замену — нет. Короткий ход при изношенных колодках приведёт к тому, что шток выйдет на предельную длину и усилие резко упадёт: тормоз будет «есть», но не тормозить. Это одна из самых частых причин, по которым полуприцеп не проходит тормозные испытания на площадке при техосмотре.
Типовая расстановка на 3-осном полуприцепе
Чаще всего встречается схема, при которой энергоаккумуляторы 24/24 устанавливаются на двух осях (четыре узла), а на третьей оси стоят простые тормозные камеры типа 24 — две штуки. Такой комплект обеспечивает достаточное усилие стояночного тормоза и снижает стоимость сборки.
| Позиция | Что стоит | Количество |
|---|---|---|
| 1-я ось | Энергоаккумулятор 24/24 | 2 шт. |
| 2-я ось | Энергоаккумулятор 24/24 | 2 шт. |
| 3-я ось | Тормозная камера, тип 24 | 2 шт. |
Перед заказом обязательно пересчитайте по факту: на тралах и низкорамниках с усиленной тормозной системой энергоаккумуляторы могут стоять на всех осях, а на отдельных моделях применяется комбинация 30/30 и 24/24.
Четыре ошибки при подборе
1. Поставить 30/30 вместо 24/24 «с запасом»
Больший тип даёт большее тормозное усилие на этой оси — и нарушает расчётное распределение тормозных сил между осями. Ось начинает тормозить раньше остальных, колодки на ней горят, колёса склонны к блокировке, EBS/ABS работает в постоянной коррекции. Плюс это прямое отступление от конструкции, заложенной производителем, — вопрос к инспектору на техосмотре.
2. Подбирать только по типу, без присоединительных размеров
«24/24» — это про усилие, а не про геометрию. Две камеры одного типа от разных заводов могут иметь разное межцентровое расстояние, разную длину шпилек и разный угол патрубков.
3. Менять одну камеру из пары
Новая мембрана жёстче изношенной. Разница усилий на одной оси — увод при торможении и неравномерный износ колодок.
4. Игнорировать состояние шпилек и кронштейна
Закисшие шпильки часто срываются при демонтаже. Заказывайте ремкомплект крепежа вместе с камерой, чтобы не останавливать машину второй раз.
Когда пора менять
- Слышно стравливание воздуха из камеры в заторможенном или расторможенном состоянии — порвана мембрана или изношено уплотнение штока.
- Полуприцеп не растормаживается после сброса стояночного тормоза — залипла или лопнула пружина энергоаккумулятора.
- Шток выходит на предельную длину при рабочем торможении, регулировка трещотки не помогает.
- Сквозная коррозия корпуса, вмятины, следы ударов — герметичность не восстанавливается.
- Плановый ресурс выработан ⚠️ — ориентировочно 2–4 года или 250–400 тыс. км в зависимости от условий эксплуатации и качества воздуха в системе.
Техника безопасности. Корпус энергоаккумулятора вскрывать нельзя. Внутри — сжатая пружина с усилием порядка 10 кН; при разборке она выстреливает и наносит тяжёлые травмы. Перед демонтажом узел механически растормаживают отжимным болтом, а неисправную камеру утилизируют целиком, предварительно разрядив пружину специальным приспособлением.
Что сообщить менеджеру при заказе
- марку и модель полуприцепа, год выпуска;
- производителя оси (FUWA, HANDE, BPW, SAF или иной) — обычно есть на шильде балки;
- тип тормозного механизма: дисковый или барабанный;
- маркировку со старой камеры, если читается;
- межцентровое расстояние шпилек и длину штока, если маркировки нет;
- фото узла в сборе с двух ракурсов — по нему подбор идёт быстрее всего.
Подберём тормозную камеру или энергоаккумулятор по фото и модели оси. 13 лет на рынке прицепной техники и запчастей
Перейти в каталог запчастейВопросы и ответы
Чем тормозная камера 24/24 отличается от типа 24?
Тип 24 — это простая тормозная камера с одной рабочей секцией: она работает только при нажатии на педаль тормоза. Обозначение 24/24 относится к энергоаккумулятору: в нём две секции — рабочая типа 24 и пружинная типа 24, которая обеспечивает стояночный и аварийный тормоз. Устройство пружинной секции разобрано в статье «Что такое энергач».
Можно ли поставить энергоаккумулятор 30/30 вместо 24/24?
Технически узел может встать при совпадении присоединительных размеров, но делать так не следует. Камера типа 30 создаёт примерно на 25 % большее усилие, из-за чего нарушается расчётное распределение тормозных сил между осями: ось перетормаживает, колодки изнашиваются быстрее, растёт риск блокировки колёс и постоянной коррекции со стороны ABS. Замена допускается только на тип, предусмотренный производителем полуприцепа.
Как понять, какой тип камеры стоит сейчас?
Посмотрите маркировку на корпусе — тип обычно выбит или нанесён краской рядом с патрубками. Если маркировка стёрлась, тип определяют по диаметру корпуса и по паспорту оси: назовите производителя и модель оси, и подбор выполнят по каталогу производителя.
Сколько энергоаккумуляторов на 3-осном полуприцепе?
Распространённая схема — четыре энергоаккумулятора 24/24 на первых двух осях и две простые тормозные камеры типа 24 на третьей. На тралах и низкорамных полуприцепах с усиленной тормозной системой энергоаккумуляторы могут стоять на всех трёх осях. Точную конфигурацию нужно проверять по конкретной модели.
Что такое длинноходовая тормозная камера и нужна ли она?
Длинноходовая камера (маркируется LS) имеет увеличенный максимальный ход штока и дольше сохраняет тормозное усилие по мере износа колодок. Если завод изначально ставил длинноходовую камеру, заменять её на короткоходовую нельзя: при износе колодок шток выйдет на предел и тормозное усилие резко упадёт.
Нужно ли менять камеры парой?
Да. На одной оси камеры меняются комплектом. Новая мембрана жёстче изношенной, поэтому усилие справа и слева будет разным — полуприцеп начнёт уводить при торможении, а колодки на одной стороне изнашиваться быстрее.
Можно ли разобрать энергоаккумулятор и заменить только мембрану?
Рабочую секцию у ремонтопригодных моделей обслуживать можно. Пружинную секцию вскрывать запрещено: внутри сжатая пружина с усилием около 10 кН, при разборке она выстреливает. Неисправный энергоаккумулятор меняется в сборе.
Сколько служит тормозная камера полуприцепа?
Ориентировочный срок — 2–4 года или 250–400 тыс. км пробега. Ресурс сильно зависит от влаги и масла в пневмосистеме: неисправный осушитель воздуха сокращает срок службы мембраны в разы.
