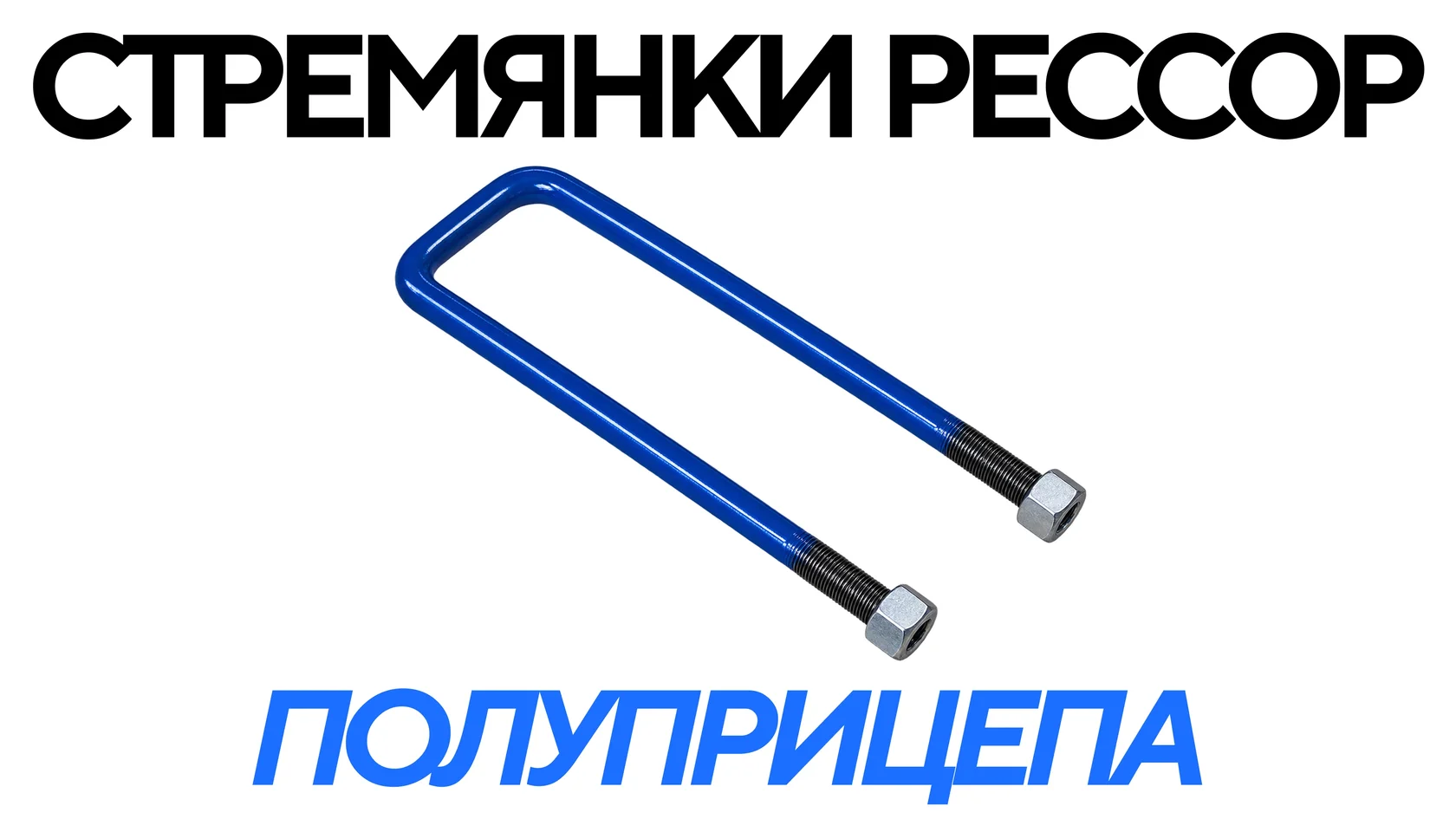

Стремянка держит рессорный пакет на балке моста. Ослабла или лопнула — рессору сдвигает, полуприцеп уводит, шину съедает за пару рейсов. Разбираем, как определить свой типоразмер по трём замерам и с каким моментом затягивать гайки, чтобы не пришлось возвращаться к этому узлу через 500 км.
Что обозначают цифры в маркировке
Стремянку принято записывать двумя числами — M22×420. Первое — диаметр резьбы в миллиметрах, второе — длина ножки. Но по этим двум цифрам деталь ещё не подобрать: у стремянок с одинаковой резьбой и длиной может отличаться ширина проёма, а у резьбы — шаг.
Полный набор параметров, по которым подбирается стремянка:
- Диаметр резьбы — M20, M22, M24, реже M27. Меряется штангенциркулем по гребням резьбы на ножке.
- Шаг резьбы — на полуприцепной технике почти всегда мелкий, 1,5 мм. Гайка от крупного шага (2,0) наживится на пару витков и сорвётся под моментом.
- Ширина проёма — внутреннее расстояние между ножками. Определяется шириной рессорного листа: под лист 90 мм — проём около 92–95 мм, под лист 100 мм — около 102–105 мм.
- Длина ножки — от внутренней поверхности свода до торца ножки по прямому участку. Складывается из толщины рессорного пакета, высоты площадки моста, накладки и запаса под гайку.
- Форма свода — U-образная (полукруглая) или П-образная (квадратная). Определяется формой балки: под круглую трубную ось идёт U-свод, под квадратную балку — П-свод.
Ходовые типоразмеры и применение
| Типоразмер | Резьба | Проём | Где применяется |
|---|---|---|---|
| M22×420 в наличии | M22×1,5 | 90 мм | Оси 13 т на бортовых, шторных, контейнеровозах, самосвалах и фургонах — самый массовый размер |
| M24×420 в наличии | M24×1,5 | 90 мм | Усиленная подвеска, оси 16 т, низкорамные тралы и тяжёлые самосвальные полуприцепы |
| M20×380 | M20×1,5 | 90 мм | Лёгкие оси 10–12 т, прицепная техника малой грузоподъёмности |
| M22×380 | M22×1,5 | 90 мм | Тонкий рессорный пакет — 2–3 листа, лёгкие серии полуприцепов |
| M24×450 / M24×500 | M24×1,5 | 90–100 мм | Многолистовые пакеты на тралах и техника с проставками под площадкой |
Позиции под заказ
M22×420 и M24×420 держим на складе постоянно — это закрывает большинство китайских полуприцепов на осях FUWA, а также аналоги под BPW и SAF. Остальные размеры привозим под заявку, срок обычно 7–14 дней. Комплект — стремянка с двумя гайками и шайбами.
Момент затяжки гаек стремянок
Момент задаётся диаметром и шагом резьбы, а не маркой техники. Значения ниже — рабочий диапазон для мелкого шага 1,5 мм и сухой обезжиренной резьбы.
| Резьба | Момент затяжки | Класс прочности | Размер ключа |
|---|---|---|---|
| M20×1,5 | 380–420 Н·м | 8.8 | 30 мм |
| M22×1,5 | 500–550 Н·м | 8.8 / 10.9 | 32 мм |
| M24×1,5 | 600–650 Н·м | 8.8 / 10.9 | 36 мм |
| M27×2,0 | 750–800 Н·м | 10.9 | 41 мм |
Сверяйтесь с руководством на ось
Производители осей дают собственные цифры, и они могут отличаться от диапазона выше на 10–15%. Если в руководстве на ось указано конкретное значение — затягивайте по нему. Смазывать резьбу перед затяжкой нельзя: момент рассчитан на сухое соединение, со смазкой то же усилие на ключе вытянет ножку.
Порядок затяжки
- Поставьте полуприцеп разгруженным на ровную площадку, подложите противооткатные упоры. Затягивать на весу, когда подвеска висит на домкрате, нельзя — рессора сядет на площадку с перекосом.
- Установите стремянки, накладку и гайки с шайбами. Убедитесь, что центральный болт рессоры вошёл в отверстие площадки моста — именно он держит пакет от продольного сдвига, а не стремянки.
- Наживите гайки от руки и проверьте, что рессорный пакет лежит на площадке всей плоскостью, без просветов.
- Затягивайте крест-накрест в три прохода: сначала примерно на половину момента, затем на 80%, потом на полный. Динамометрический ключ обязателен — ударный гайковёрт даёт разброс до 40%.
- Проверьте выход ножек из гаек: он должен быть примерно одинаковым с обеих сторон. Разница означает перекос пакета — ослабьте и повторите.
- Протяните соединение через 500–1000 км пробега, дальше — на каждом ТО. Первая протяжка обязательна: пакет садится, и момент падает сам по себе.
Когда стремянку надо менять
Стремянка — деталь одноразовая. После затяжки на полный момент металл ножки вытягивается в пределах упругости, и при повторной установке она уже не даёт расчётного усилия. Если сняли — ставьте новую.
Признаки, по которым узел просят проверить прямо сейчас:
- Ржавые потёки или следы трения вокруг гаек — соединение работает, значит ослабло.
- Рессорный пакет сместился относительно площадки моста, видна ступенька.
- Срезан центральный болт рессоры — почти всегда следствие недотянутых стремянок.
- Пилообразный износ шины на одной оси, полуприцеп уводит в сторону при торможении.
- Стук в подвеске на неровностях, который не уходит после замены сайлентблоков.
Меняют стремянки только комплектом на площадку — все четыре ножки. Одна новая рядом со старой вытянутой даёт неравномерный прижим, и старая ломается ещё быстрее.
Частые ошибки
- Затяжка «до упора» гайковёртом. Перетянутая стремянка вытягивается и теряет усилие за несколько сотен километров, а иногда лопается по первому витку резьбы.
- Смазка резьбы маслом или графиткой. Снижает трение и приводит к перетяжке при штатном моменте на ключе.
- Пропуск первой протяжки. Самая частая причина обрыва — момент падает на свежесобранном пакете, а к нему никто не возвращается.
- Подбор «на глаз» по длине. Стремянка с проёмом под лист 100 мм на пакете 90 мм зажимается с перекосом и работает на изгиб.
- Гайка не от той стремянки. Шаг 2,0 на резьбе 1,5 срывает витки под нагрузкой без внешних признаков при сборке.
Вопросы и ответы
Можно ли поставить снятую стремянку обратно?
Нет. После затяжки на полный момент ножка вытягивается, и повторная установка не даёт расчётного прижима. Стремянки меняются комплектом при каждой разборке узла.
Какой момент затяжки у стремянок M22 и M24?
Для M22×1,5 — 500–550 Н·м, для M24×1,5 — 600–650 Н·м. Затяжка крест-накрест в три прохода динамометрическим ключом, резьба сухая, без смазки.
Как определить нужный типоразмер стремянки?
Нужны три замера: диаметр резьбы штангенциркулем, внутреннее расстояние между ножками (проём) и длина ножки от внутренней поверхности свода до торца. Дополнительно смотрят форму свода — под круглую или квадратную балку.
Через сколько нужна первая протяжка?
Через 500–1000 км после установки, дальше — на каждом плановом ТО. На новом пакете листы прирабатываются, и момент падает сам по себе.
Подходят ли стремянки от китайского полуприцепа к осям BPW или SAF?
Подходят при совпадении резьбы, проёма, длины ножки и формы свода. Наиболее ходовые M22×420 и M24×420 совпадают с большинством европейских осей под рессорный лист 90 мм, но перед заказом лучше сверить замеры.
