ECAS (Electronically Controlled Air Suspension) — это система электронного управления пневматической подвеской, которая автоматически поддерживает заданную высоту кузова полуприцепа независимо от нагрузки. Разработана компанией WABCO; разные производители называют её по-своему, но функционально это одно и то же. В отличие от механической регулировки, где высотой заведует рычажный кран уровня, в ECAS положение шасси измеряют электронные датчики, а воздух в пневмобаллоны подаёт и стравливает блок электромагнитных клапанов по команде электронного блока.
Как работает ECAS
Принцип работы ECAS строится на постоянной обратной связи. Алгоритм такой: датчик высоты измеряет текущее положение шасси и передаёт сигнал в электронный блок управления (ЭБУ); ЭБУ сравнивает измеренную высоту с заданной, сохранённой в памяти; при расхождении блок подаёт напряжение на электромагнитные клапаны, и те впускают воздух в пневмобаллоны или стравливают его, возвращая кузов на нужный уровень. На стоянке коррекция происходит сразу, в движении — с задержкой, чтобы система не реагировала на каждую неровность дороги.
Из чего состоит система ECAS

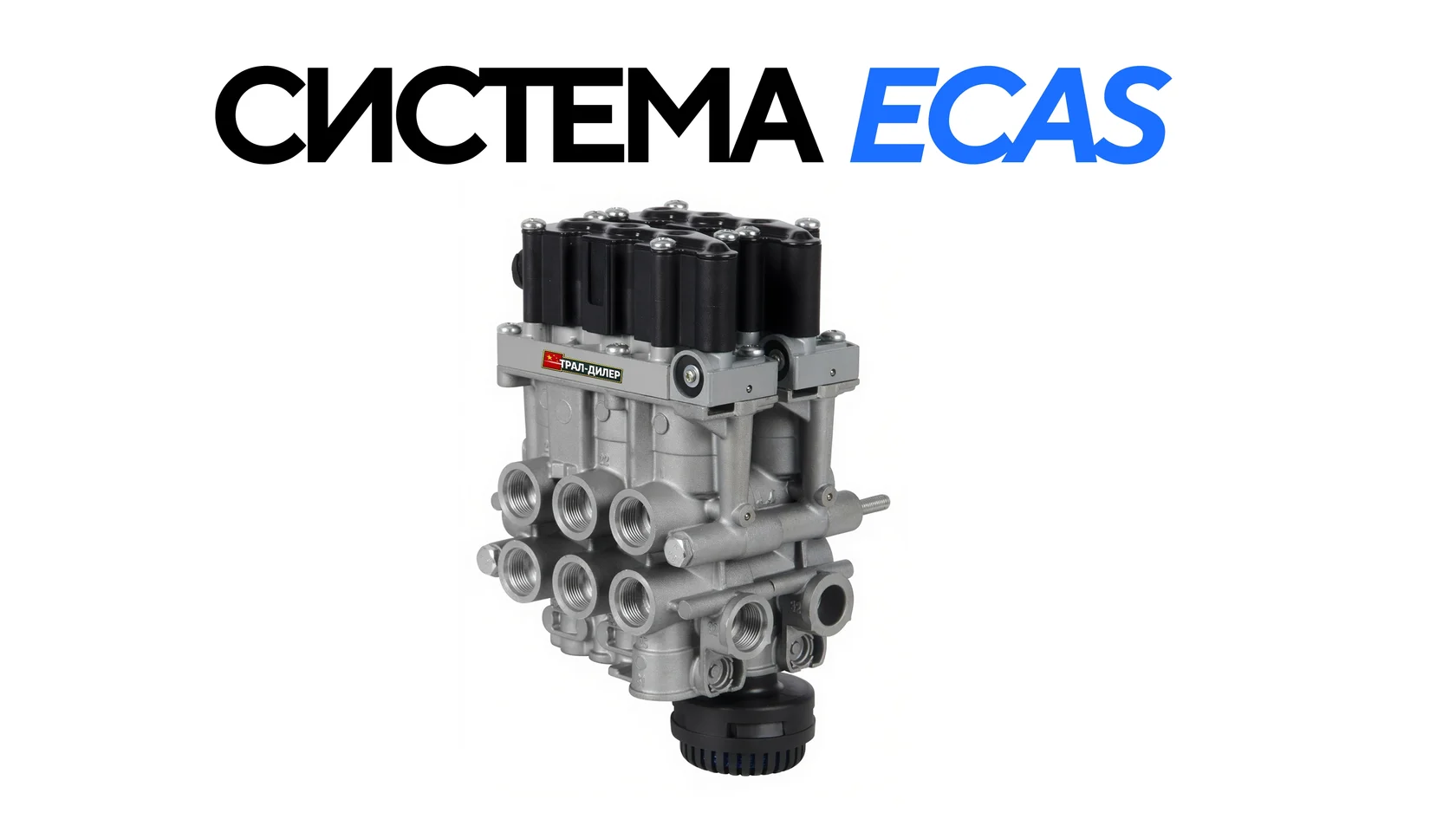

Основные компоненты ECAS: датчик высоты (индуктивный, измеряет расстояние между осью и рамой), электронный блок управления с микропроцессором и памятью, блок электромагнитных клапанов (исполнительный узел, управляющий подачей воздуха в баллоны) и пульт управления, с которого водитель вручную задаёт положение. Опционально в систему входит датчик давления для контроля нагрузки на ось. Именно электронные датчики и соленоидные клапаны отличают ECAS от обычной пневмоподвески с механическим краном уровня.
Функции ECAS
Помимо автоматического поддержания уровня, ECAS даёт функции, недоступные механической подвеске: подъём и опускание кузова с пульта для стыковки с погрузочной рампой, транспортное положение с памятью уровня, управление подъёмной осью (автоматически опускается при перегрузе главной оси и поднимается при разгрузке), выравнивание сторон по отдельности. Эти возможности сокращают время погрузки-разгрузки и снижают износ ходовой части полуприцепа.
Пульт управления ECAS
Пульт ECAS — это выносной блок управления, с которого оператор вручную поднимает или опускает кузов, задаёт транспортное положение и вызывает сохранённые уровни. Команда на подъём подаёт напряжение на два соленоида, на опускание — на один; в исходном состоянии без напряжения воздух свободно проходит от блока к пневмобаллонам. Пульт особенно удобен при сцепке-расцепке автопоезда и работе с рампами разной высоты.
Ошибки ECAS и калибровка
О работе ECAS сигнализируют лампы на панели: жёлтая — режим ручного регулирования или подъём поддерживающей оси, красная — неисправность. Большинство сбоев связано с датчиками уровня: внутрь корпуса со временем попадает конденсат и датчик выходит из строя. Точную причину определяют диагностическим сканером, который считывает код ошибки из ЭБУ. После замены датчиков систему обязательно калибруют — заново прописывают нижний, верхний и транспортный уровни, иначе полуприцеп не встанет в нужное положение.
ECAS на современных полуприцепах
На современной прицепной технике ECAS всё чаще интегрирован с электронной тормозной системой: управление подвеской и тормозами идёт по общей CAN-шине. Если вы разбираетесь в тормозной части, стоит прочитать отдельный материал про модулятор EBS полуприцепа — это смежная система, работающая с ECAS в одной сети.
Часто задаваемые вопросы
Что такое ECAS простыми словами?
Это электронный «автопилот» для пневмоподвески: датчики следят за высотой кузова, а электроника сама подаёт или стравливает воздух в баллонах, держа полуприцеп на заданном уровне при любой нагрузке.
Чем ECAS отличается от обычной пневмоподвески?
В обычной высоту регулирует механический кран уровня, в ECAS — электронный блок по сигналу датчиков. ECAS точнее, быстрее и позволяет поднимать/опускать кузов с пульта и управлять подъёмной осью.
Почему горит лампа ECAS?
Красная лампа означает неисправность, чаще всего датчика уровня (внутрь попадает конденсат). Жёлтая — включён ручной режим или поднята поддерживающая ось. Причину показывает диагностический сканер.
Что такое калибровка ECAS и когда она нужна?
Это запись в память ЭБУ трёх уровней — нижнего, верхнего и транспортного. Калибровка обязательна после замены датчиков высоты или сбоя настроек, иначе подвеска не встаёт в нужное положение.
Можно ли ездить с неисправной ECAS?
До ремонта — да, подвеска остаётся пневматической. Но автоматическая регулировка уровня и функции с пульта не работают, поэтому эксплуатировать так постоянно нельзя.
Это электронный «автопилот» для пневмоподвески: датчики следят за высотой кузова, а электроника сама подаёт или стравливает воздух в баллонах, держа полуприцеп на заданном уровне при любой нагрузке.
Чем ECAS отличается от обычной пневмоподвески?
В обычной высоту регулирует механический кран уровня, в ECAS — электронный блок по сигналу датчиков. ECAS точнее, быстрее и позволяет поднимать/опускать кузов с пульта и управлять подъёмной осью.
Почему горит лампа ECAS?
Красная лампа означает неисправность, чаще всего датчика уровня (внутрь попадает конденсат). Жёлтая — включён ручной режим или поднята поддерживающая ось. Причину показывает диагностический сканер.
Что такое калибровка ECAS и когда она нужна?
Это запись в память ЭБУ трёх уровней — нижнего, верхнего и транспортного. Калибровка обязательна после замены датчиков высоты или сбоя настроек, иначе подвеска не встаёт в нужное положение.
Можно ли ездить с неисправной ECAS?
До ремонта — да, подвеска остаётся пневматической. Но автоматическая регулировка уровня и функции с пульта не работают, поэтому эксплуатировать так постоянно нельзя.
