Негабаритный груз почти всегда упирается не в грузоподъёмность, а в геометрию: высоту, длину или ширину. Разбираем пять типов сложных грузов — кабельные барабаны, ветрогенераторы, мостовые балки, буровое оборудование и карьерную технику — и то, какая конфигурация трала нужна под каждый из них.
Тип трала определяется не весом груза, а сочетанием четырёх параметров: масса, погрузочная высота, длина и ширина. Груз в 40 тонн высотой 4,5 метра требует более специализированной техники, чем 80 тонн стандартной геометрии.
Практическое правило: сначала считается высота от полотна дороги до верхней точки груза, потом подбирается платформа, и только потом — количество осей под массу.
Пять параметров, по которым подбирается трал
- Масса груза и распределение нагрузки. Определяет количество осей. Важна не только общая масса, но и то, сосредоточена она в одной точке или распределена по платформе.
- Погрузочная высота платформы. Критична для высоких грузов. Разница между низкорамником и обычной платформой в 40–60 см часто решает, поедет груз по дорогам общего пользования или нет.
- Длина платформы и наличие раздвижки. Телескопическая рама позволяет одной машиной возить и балку 25 метров, и компактный груз.
- Ширина и уширители. Гусеничная техника и корпусные конструкции выходят за 2,55 метра. Гидравлические или механические уширители расширяют платформу до 3–3,5 метра.
- Способ погрузки. Гидравлические трапы, отсоединяемый гусёк или заезд через задний свес — от этого зависит, нужна ли на объекте техника для погрузки.
Кабельные барабаны
Главная проблема кабельного барабана — не масса, а диаметр. Барабаны для силовых и подводных кабелей доходят до 4–5 метров, и на обычной платформе высотой около метра груз сразу выходит за разрешённые 4 метра общей высоты.
Решение — трал с заниженной платформой и ложементом или колодцем под барабан: щёки опускаются ниже уровня рамы, общая высота сокращается на 40–70 см. Барабан фиксируется клиньями и ремнями, ось барабана располагается поперёк направления движения.
Погрузочная высота платформы, наличие ложемента или колодца под барабан, точки крепления по бортам. Грузоподъёмность здесь обычно с запасом — типовые барабаны редко превышают 30–50 тонн.
Ветрогенераторы: башни, лопасти, гондолы
Ветроэнергетика даёт сразу три разных транспортных задачи, и одной машиной они не закрываются.
Секции башни
Конические секции диаметром до 4–4,5 метра у основания. Проблема, как и с барабанами, в высоте: секция большого диаметра требует минимальной погрузочной высоты и ложементов, повторяющих геометрию обечайки. Масса секции — от 30 до 80 тонн.

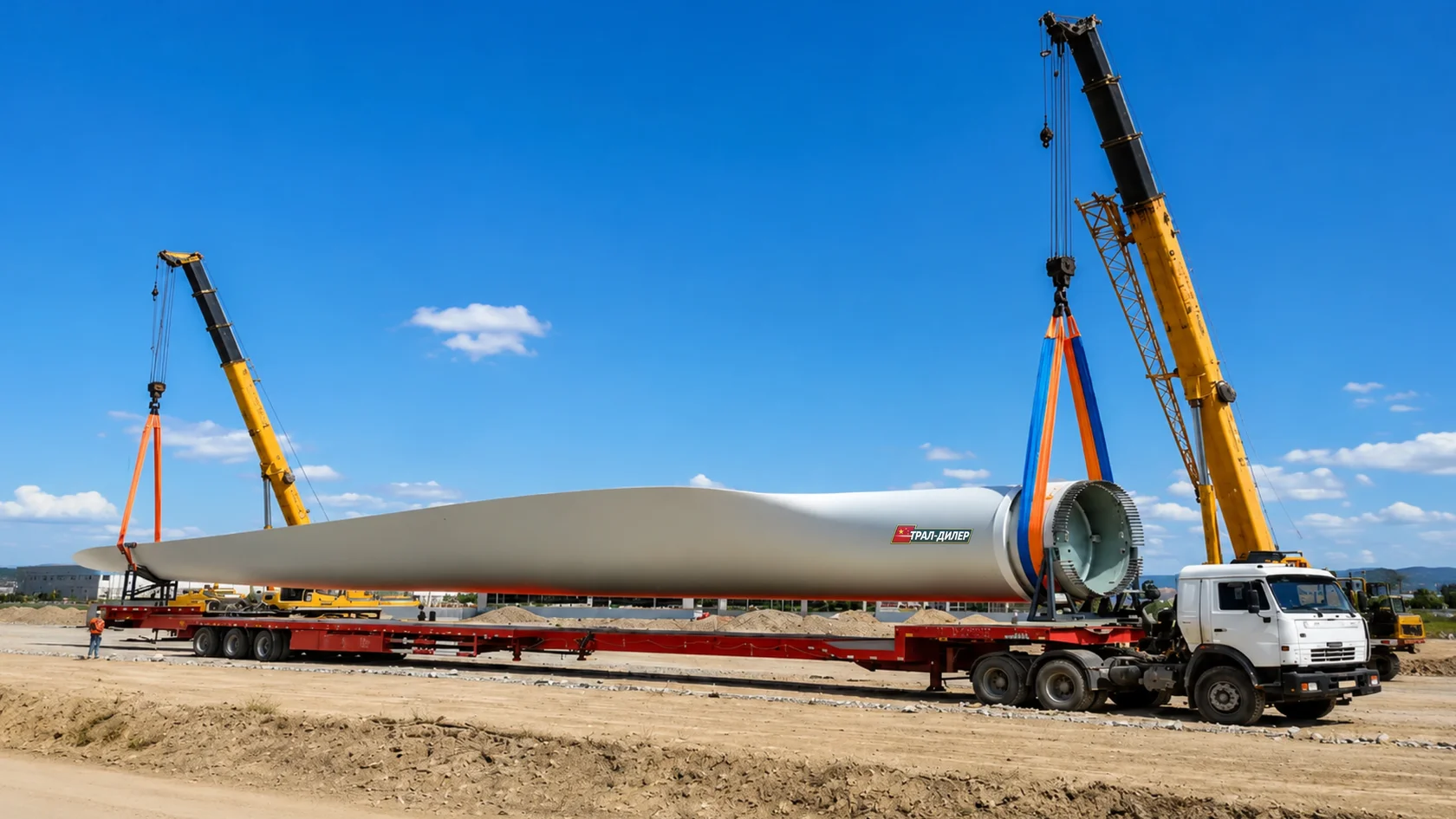

Лопасти
Самый сложный элемент: длина современных лопастей наземных установок доходит до 60–90 метров при относительно небольшой массе. Возят на раздвижных тралах с большим вылетом или на специальных адаптерах, позволяющих поднимать корневую часть лопасти под углом для прохождения поворотов и объезда препятствий.
Гондола
Компактный, но очень тяжёлый груз — до 100 тонн, сосредоточенных на небольшой опорной площади. Здесь решает не длина платформы, а количество осей и способность равномерно распределить нагрузку. Гидравлическая подвеска обязательна.
Мостовые балки и длинномерные конструкции
Балки пролётных строений — 20–40 метров длины при массе от 40 до 120 тонн. Основной инструмент — раздвижной (телескопический) трал: рама раздвигается под длину конкретной конструкции, груз опирается на переднюю и заднюю части платформы.
Для особо длинных конструкций применяют схему с прицепом-роспуском или тележкой-долли. Тележка-долли — это компактный промежуточный прицеп с поворотным кругом и дышлом, который соединяет звенья автопоезда и перераспределяет нагрузку. Длина такой тележки обычно 3–4 метра, ширина 2,55 метра, число осей — от одной до трёх, подвеска чаще пневматическая. Без неё длинномерный груз либо не вписывается в повороты, либо перегружает седло тягача.
Буровое и энергетическое оборудование
Буровые установки, модульные блоки и силовые трансформаторы объединяет одно: высокая масса на компактной опорной площади. Трансформатор на 80 тонн занимает площадь в несколько квадратных метров, и локальная нагрузка на настил платформы становится ограничивающим фактором наравне с общей массой.
Что требуется: многоосная схема с гидравлической подвеской, усиленный настил в зоне опирания груза, низкая погрузочная высота (оборудование обычно высокое) и точки крепления, рассчитанные на инерционные нагрузки при торможении.
Карьерная и строительная техника
Гусеничные экскаваторы, бульдозеры, карьерные самосвалы. Масса — от 30 до 100 тонн, но лимитирующим параметром чаще становится ширина хода: гусеничная техника выходит за 3, а иногда и за 4 метра.
- Уширители платформы — обязательны для техники шире 2,55 метра.
- Гидравлические трапы — техника заезжает своим ходом, кран на объекте не нужен.
- Низкая погрузочная высота — кабина экскаватора добавляет к габариту 3–3,5 метра.
- Прочность настила — гусеница создаёт высокую распределённую нагрузку на узкой полосе.
Груз, требования и тип трала: сводная таблица
| Тип груза | Ключевое требование | Конфигурация трала |
|---|---|---|
| Кабельные барабаны | Минимальная погрузочная высота, ложемент под барабан | 3-осный или 4-осный низкорамный |
| Секции башни ВЭУ | Погрузочная высота, ложементы под обечайку | 4-осный низкорамный с ложементами |
| Лопасти ВЭУ | Длина и вылет, проход поворотов | Раздвижной трал, техника особого назначения |
| Гондолы ВЭУ | Сосредоточенная масса до 100 т | 6-осный или 7-осный с гидроподвеской |
| Мостовые балки | Длина 20–40 м, раздвижка | Раздвижной 5-осный, при необходимости с долли |
| Буровое оборудование, трансформаторы | Локальная нагрузка, усиленный настил | 6-осный и выше, гидроподвеска |
| Гусеничная техника | Ширина хода, заезд своим ходом | 4-осный с уширителями и трапами |
Таблица даёт отправную точку. Итоговая конфигурация зависит от маршрута, разрешённой осевой нагрузки на конкретных участках и требований согласующих органов.
Пример техники под тяжёлый негабарит: AMUR LYR9600TDPXZLQ
Семиосный низкорамный трал производства Heihe Liyuanda Special Vehicle Manufacturing Co., Ltd — вариант для верхнего диапазона задач из таблицы: мостовых балок, гондол ветрогенераторов, буровых установок и тяжёлой карьерной техники.
- Грузоподъёмность до 90 т
- Число осей 7
- Платформа 15,8 × 2,55 м
- Материал рамы высокопрочная сталь Q700
- Подвеска гидравлическая
- Рабочие температуры от −40 до +50 °C
- Оснащение гидравлические трапы, уширители платформы
Семь осей распределяют массу так, чтобы уложиться в допустимую осевую нагрузку — на тяжёлых грузах это часто важнее самой грузоподъёмности, потому что именно осевая нагрузка определяет, дадут ли разрешение на маршрут.
Характеристики, фото и условия покупки AMUR LYR9600TDPXZLQ
Что согласовать до перевозки
Подобранная техника решает половину задачи. Вторая половина — документы и маршрут:
- Специальное разрешение на движение крупногабаритного или тяжеловесного транспортного средства.
- Согласование маршрута с учётом мостов, путепроводов, ЛЭП и радиусов поворотов.
- Расчёт осевых нагрузок под фактическую схему размещения груза.
- Необходимость машин сопровождения.
Подробный разбор процедуры — в отдельном материале: Перевозка негабаритных грузов: этапы подготовки.
Частые вопросы
Какой трал нужен для перевозки ветрогенератора?
Зависит от элемента. Для секций башни — низкорамный трал с ложементами под обечайку и минимальной погрузочной высотой. Для лопастей — раздвижной трал с большим вылетом или специальный адаптер. Для гондолы массой до 100 тонн — 6- или 7-осный трал с гидравлической подвеской. Одной машиной все три задачи не закрываются.
Как перевозят кабельные барабаны большого диаметра?
На трале с заниженной платформой и ложементом или колодцем под барабан: щёки опускаются ниже уровня рамы, что сокращает общую высоту на 40–70 см и позволяет уложиться в разрешённые 4 метра. Барабан ставится осью поперёк движения и фиксируется клиньями и ремнями.
Что такое тележка-долли и когда она нужна?
Промежуточный прицеп с поворотным кругом и дышлом, соединяющий звенья автопоезда. Длина 3–4 метра, ширина 2,55 метра, одна–три оси, обычно пневматическая подвеска. Применяется при перевозке длинномерных конструкций: перераспределяет нагрузку и позволяет сцепке вписываться в повороты.
Чем ограничена высота груза на трале?
Разрешённой габаритной высотой транспортного средства с грузом — 4 метра от полотна дороги. Отсюда правило: сначала считается высота от дороги до верхней точки груза, и уже под неё подбирается погрузочная высота платформы. Превышение требует отдельного согласования маршрута.
Что важнее при выборе трала — грузоподъёмность или количество осей?
Количество осей определяет нагрузку на каждую ось, а именно она регламентируется при согласовании маршрута. Трал может выдерживать 90 тонн, но если эта масса приходится на четыре оси, разрешение на многие дороги получить не удастся. Поэтому оси считают вместе с маршрутом, а не отдельно.
Зачем нужны уширители платформы?
Стандартная ширина платформы — 2,55 метра. Гусеничная техника, корпусные конструкции и часть энергооборудования шире. Гидравлические или механические уширители расширяют опорную поверхность до 3–3,5 метра, обеспечивая устойчивое опирание груза. Сам груз при этом остаётся негабаритным по ширине и требует согласования.
