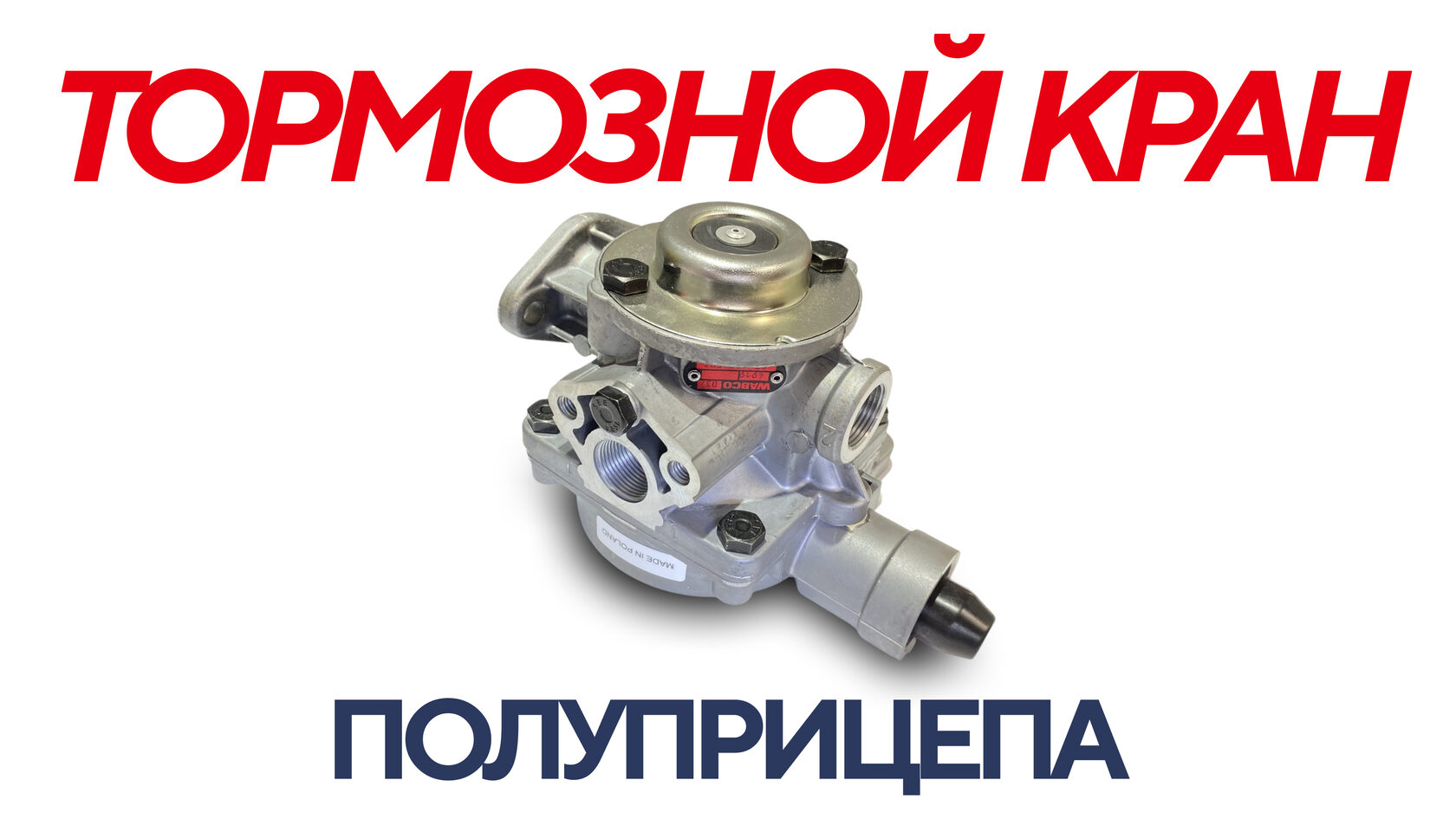

Тормозной кран полуприцепа (реле-предохранительный клапан) — ключевой элемент пневматической тормозной системы любого современного автопоезда. Он обеспечивает синхронное и безопасное торможение прицепа, зарядку ресиверов воздухом от тягача и автоматическое аварийное торможение при разрыве соединений или падении давления. Без надежной работы этого узла невозможна стабильная эксплуатация полуприцепа на дорогах России.
Для владельцев и эксплуатантов техники понимание устройства и принципов работы тормозного крана помогает правильно обслуживать технику, своевременно диагностировать неисправности и выбирать полуприцепы с проверенными компонентами, которые минимизируют простои и риски.
Основные функции тормозного крана
Тормозной кран выполняет несколько критически важных задач одновременно:
- Зарядка ресиверов — через питающую (красную) магистраль воздух от компрессора тягача заполняет емкости полуприцепа, обеспечивая запас для многократного торможения.
- Передача управляющего сигнала — по желтой контрольной линии давление от педали тормоза тягача преобразуется в пропорциональное давление в тормозной магистрали прицепа. Это гарантирует одновременное срабатывание тормозов тягача и полуприцепа без «запаздывания» или «толчка».
- Аварийное торможение — при падении давления в питающей линии (обрыв рукава, отсоединение, утечка) кран автоматически соединяет ресиверы с тормозными камерами, обеспечивая принудительную остановку прицепа. Это соответствует международным требованиям безопасности ECE R13.
- Интеграция с дополнительными системами — работает совместно с регулятором тормозных сил (ALB), ABS/EBS и пружинными энергоаккумуляторами.
Правильная работа крана напрямую влияет на тормозной путь, устойчивость автопоезда и износ шин и тормозных механизмов.
Рекомендуем к прочтению статью: Тормозная система SORL для тралов и полуприцепов
Устройство и принцип работы
Современный тормозной кран — компактный блок с несколькими поршнями, диафрагмами, впускным и выпускным клапанами, пружинами и предохранительными элементами.
В нейтральном режиме (движение без торможения):
- Управляющая линия без давления.
- Впускной клапан закрыт, выпускной открыт в атмосферу.
- Ресиверы заряжены, тормозные камеры разгружены.
При торможении:
- Давление в управляющей линии поднимает поршень.
- Выпускной клапан закрывается, впускной открывается.
- Воздух из ресиверов поступает в тормозные камеры пропорционально усилию на педали.
При отпускании:
- Управляющее давление падает, поршень возвращается, открывая выпуск в атмосферу. Тормоза быстро растормаживаются.
В аварийном режиме кран отсекает поврежденную питающую линию и подает воздух из ресиверов напрямую к тормозным камерам.
Такая логика обеспечивает высокую скорость отклика и защиту от неконтролируемого движения прицепа.
Типы тормозных кранов и систем
- Двухпроводная система — стандарт для современных полуприцепов. Обеспечивает быстрое и точное управление, высокую безопасность.
- Однопроводная — устаревший вариант, где торможение происходит за счет падения давления в единственной линии. Используется на старой технике и спецтранспорте.
Большинство новых полуприцепов оснащаются двухпроводными системами с компонентами WABCO, SORL или аналогами, интегрированными с ABS/EBS.
Частые неисправности и обслуживание
Типичные проблемы:
- Замедленное срабатывание (засорение, влага, износ уплотнений).
- Неполное растормаживание (заедание клапанов, замерзание).
- Самопроизвольное торможение (утечки).
- Увод при торможении (несбалансированная работа с ALB).
Советы по эксплуатации:
- Регулярно проверяйте герметичность рукавов и головок.
- Следите за работой осушителя воздуха (особенно зимой).
- Проводите диагностику аварийной функции.
- Заменяйте фильтры и уплотнения по регламенту.
- При покупке новой техники отдавайте предпочтение моделям с проверенными брендами пневматики и дисковыми тормозами.
Качественный тормозной кран и вся система в целом снижают риск аварий, уменьшают расход топлива за счет стабильного торможения и продлевают ресурс ходовой части.
Выбор полуприцепа с надежной тормозной системой
При покупке полуприцепа обращайте внимание не только на грузоподъемность и подвеску, но и на тормозные компоненты: производителя крана, наличие ABS/EBS, тип тормозов (дисковые предпочтительнее для интенсивной эксплуатации), интеграцию регулятора тормозных сил.
